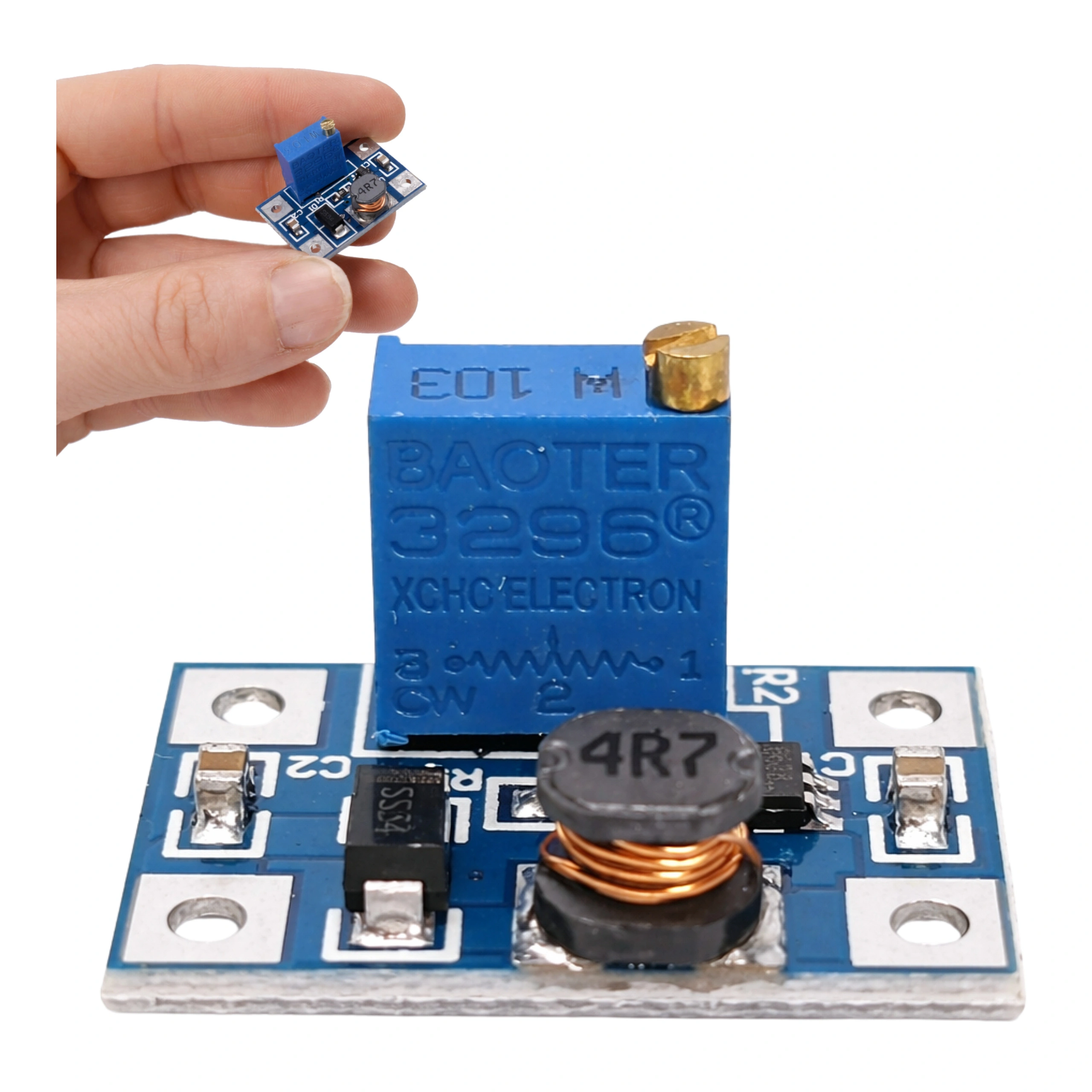

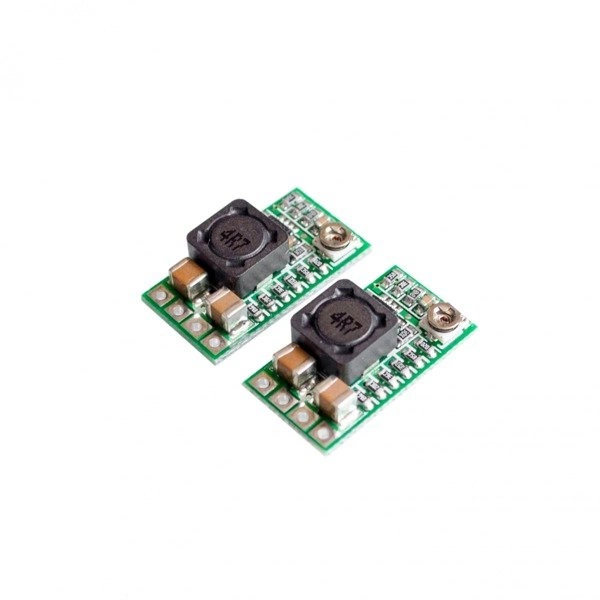

Przetwornica SX1308 STEP-UP 2 A 2–28 V – mały moduł do podwyższania napięcia

To kompaktowa przetwornica DC-DC typu step-up, czyli moduł, który zwiększa napięcie wejściowe do wyższego napięcia wyjściowego. Sprawdza się wtedy, gdy masz do dyspozycji niższe źródło zasilania, a Twój układ potrzebuje więcej – na przykład z akumulatora, ogniwa lub zasilacza 3,7 V, 5 V czy 12 V chcesz uzyskać wyższe napięcie.

Układ pracuje impulsowo, dzięki czemu straty mocy są mniejsze niż w prostych rozwiązaniach liniowych. To praktyczny moduł do elektroniki DIY, prototypów, napraw, warsztatu i zasilania niewielkich urządzeń. 🔋⚙️

Do czego możesz jej użyć? 💡

• Podniesienie napięcia z 1 ogniwa Li-Ion / LiPo do poziomu wymaganego przez moduł lub urządzenie
• Zasilanie układów wymagających wyższego napięcia niż daje źródło wejściowe
• Projekty z Arduino, ESP, modułami radiowymi, czujnikami i elektroniką użytkową
• Warsztatowe testy zasilania i prototypowanie
• Małe instalacje DIY, gdzie nie ma miejsca na większą przetwornicę
• Modernizacja zasilania w urządzeniach przenośnych i własnych konstrukcjach 🔧

Jak działa przetwornica step-up?

Moduł przyjmuje napięcie wejściowe z zakresu 2–24 V i pozwala ustawić na wyjściu napięcie od poziomu napięcia wejściowego do 28 V. Oznacza to, że nie obniża napięcia – jej zadaniem jest podwyższanie lub utrzymanie poziomu zbliżonego do wejściowego w ramach regulacji.

Napięcie wyjściowe ustawia się za pomocą potencjometru montażowego. To rozwiązanie wygodne w praktyce, ale wymaga jednej ważnej czynności: przed podłączeniem docelowego urządzenia najpierw ustaw i sprawdź napięcie wyjściowe miernikiem. 🚨

Najważniejsze zalety

• Regulowane napięcie wyjściowe – łatwe dopasowanie do projektu
• Niewielkie wymiary – moduł zmieści się tam, gdzie większe przetwornice nie wejdą
• Wysoka częstotliwość pracy 1,2 MHz – kompaktowy układ i sprawna praca
• Sprawność do 95% – mniejsze straty energii
• Maksymalny prąd wyjściowy do 2 A w typowych zastosowaniach
• Zabezpieczenie termiczne – dodatkowa ochrona przy wzroście temperatury

W praktyce: kiedy ten moduł będzie dobrym wyborem?

Ten model warto wybrać, gdy potrzebujesz małej przetwornicy boost do lekkich i średnich obciążeń. Dobrze sprawdza się w projektach hobbystycznych, elektronice użytkowej i testach na stole warsztatowym.

Jeśli planujesz pracę przy wysokim poborze prądu przez dłuższy czas, pamiętaj, że mały rozmiar modułu oznacza też ograniczoną powierzchnię odprowadzania ciepła. W takim zastosowaniu trzeba zadbać o chłodzenie albo wybrać większy moduł. 🛠️

Kompatybilność i zastosowania

• Zasilanie z akumulatorów i baterii w zakresie 2–24 V
• Układy wymagające napięcia wyjściowego do 28 V
• Elektronika DIY, moduły sterujące, przekaźniki, małe urządzenia pomiarowe
• Projekty mobilne, gdzie liczą się mały rozmiar i niska masa

Ważne: to przetwornica podwyższająca. Jeśli potrzebujesz obniżania napięcia, wybierz moduł typu step-down. ❓

Na co zwrócić uwagę przed zakupem? 🚨

• Napięcie wyjściowe musi być wyższe od wejściowego lub ustawione odpowiednio do pracy modułu
• Nie podłączaj od razu docelowego układu – najpierw ustaw napięcie wyjściowe miernikiem
• Maksymalny prąd wejściowy to około 2 A, a przy wyższych napięciach możliwe jest uzyskanie chwilowo do 3 A
• Przy większym obciążeniu moduł może się nagrzewać – warto zapewnić lepsze chłodzenie
• Przy montażu radiatora od spodu trzeba uważać na pady i elementy, aby nie spowodować zwarcia

Jak ustawić i uruchomić moduł?

1. Podłącz źródło zasilania do wejścia przetwornicy.
2. Zmierz napięcie na wyjściu multimetrem.
3. Delikatnie reguluj potencjometrem, aż uzyskasz oczekiwane napięcie.
4. Dopiero po sprawdzeniu poprawnej wartości podłącz odbiornik.

To najprostszy sposób, by uniknąć uszkodzenia zasilanego układu. 🔌

Typowe błędy użytkowników

• Podłączenie urządzenia bez wcześniejszej regulacji napięcia
• Przekroczenie realnych możliwości prądowych przy małym napięciu wejściowym
• Brak chłodzenia przy pracy pod dużym obciążeniem
• Pomylenie modułu step-up z przetwornicą step-down
• Niewłaściwe lutowanie przewodów lub zbyt cienkie przewody zasilające

Dane techniczne 📏

Typ	przetwornica DC-DC step-up
Układ	SX1308
Napięcie wejściowe	2–24 V
Napięcie wyjściowe	2–28 V, regulowane
Maks. prąd wyjściowy	2 A
Maks. prąd wejściowy	około 2 A
Prąd chwilowy	do 3 A przy wyższych napięciach
Częstotliwość pracy	1,2 MHz
Sprawność	min. 95%
Temperatura pracy	-5°C do +55°C
Wymiary	23 mm × 16,5 mm × 13,5 mm

FAQ

Nie. To moduł step-up, więc służy do podwyższania napięcia.

Tak, jeśli źródło zasilania mieści się w zakresie wejściowym i pobór prądu odbiornika nie przekroczy możliwości modułu.

Nie należy tego zakładać. Zawsze sprawdź napięcie miernikiem przed podłączeniem urządzenia.

Nie zawsze, ale przy większych prądach i dłuższej pracy chłodzenie jest wskazane.

Zawartość zestawu 📦

• Przetwornica SX1308 STEP-UP 2 A 2–28 V
