Description

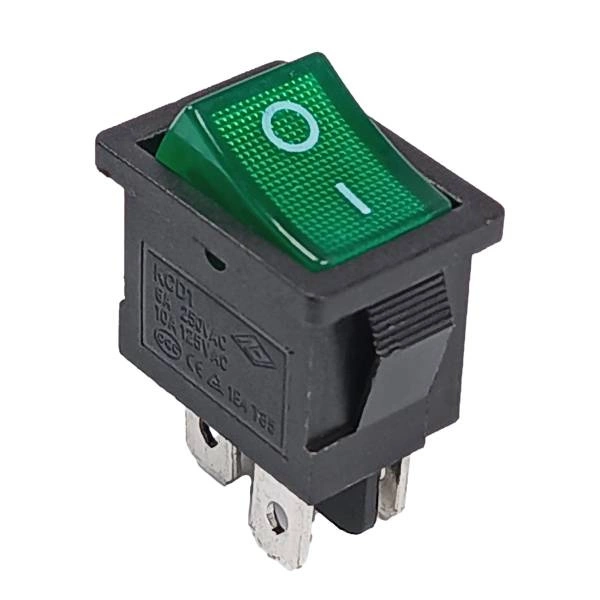

Przełącznik kołyskowy KCD1-4 zielony 4 PIN – prosty włącznik ON/OFF do urządzeń 125 V / 250 V

To kompaktowy przełącznik kołyskowy bistabilny, czyli taki, który po przełączeniu pozostaje w wybranej pozycji ON lub OFF. Sprawdza się tam, gdzie potrzebujesz czytelnego, panelowego włącznika z podświetleniem: w obudowach DIY, urządzeniach warsztatowych, sprzęcie elektronicznym, RTV i AGD. 🔧

W tej wersji otrzymujesz zielony klawisz, 4 wyprowadzenia PIN oraz możliwość podłączenia przewodów przez lutowanie albo za pomocą konektorów 4.8 mm. Dodatkowa neonówka ułatwia szybkie sprawdzenie stanu przełącznika. 💡

Do czego pasuje w praktyce?

Ten model stosuje się wszędzie tam, gdzie potrzebny jest ręczny włącznik zasilania w obudowie lub panelu.

• 🏠 domowe urządzenia elektryczne i elektroniczne,
• 🛠️ projekty DIY i obudowy własnej konstrukcji,
• 🔌 zasilacze, listwy, moduły sterujące,
• sprzęt RTV i AGD,
• ⚙️ małe maszyny, panele kontrolne, pulpity robocze.

Jeśli szukasz przełącznika, który ma po prostu włączać i wyłączać obwód, bez pozycji chwilowej i bez wielostopniowego przełączania, ten typ będzie właściwym wyborem.

Najważniejsze cechy

• Typ pracy: bistabilny – zostaje w pozycji ON lub OFF
• Sposób przełączania: ON-OFF
• Liczba pinów: 4 PIN
• Złącza: pod konektory 4.8 mm lub do lutowania
• Podświetlenie: neonówka
• Kolor klawisza: zielony
• Obudowa: czarna
• Rozmiar frontu: 15 x 21 mm

Jak działa taki przełącznik?

To klasyczny przełącznik kołyskowy. Po naciśnięciu jednej strony klawisza obwód zostaje załączony, po naciśnięciu drugiej – rozłączony. Nie wraca sam do pozycji początkowej, dlatego określa się go jako bistabilny.

Wbudowana neonówka może sygnalizować stan pracy lub obecność zasilania – zależnie od sposobu podłączenia w danym urządzeniu. To przydatne szczególnie w ciemniejszych miejscach, szafkach, obudowach i na panelach sterujących. 💡

Na co zwrócić uwagę przed zakupem?

Przy przełącznikach panelowych najczęstszy błąd to dobór „na oko”. Żeby uniknąć pomyłki, sprawdź 4 rzeczy: ❓

• wymiar otworu montażowego – ten model ma front około 15 x 21 mm,
• liczbę pinów – tutaj są 4 PIN,
• typ działania – ON/OFF, bez pozycji chwilowej,
• sposób podłączenia – konektor 4.8 mm lub lutowanie.

Jeżeli w Twoim urządzeniu był wcześniej przełącznik 2-pinowy, 3-pinowy albo z innym układem styków, przed wymianą warto porównać schemat podłączenia.

Kompatybilność i montaż

Przełącznik przeznaczony jest do montażu w panelu lub obudowie. Dzięki standardowym konektorom 4.8 mm można go wygodnie zastosować przy serwisie, modernizacji lub budowie własnego urządzenia. 🔌

Sprawdzi się, jeśli potrzebujesz:

• zamiennika dla podobnego przełącznika kołyskowego KCD1,
• włącznika z zielonym podświetleniem,
• modelu z 4 wyprowadzeniami,
• przełącznika do obwodów o parametrach zgodnych z jego specyfikacją.

Uwaga: sama zgodność wymiarowa nie zawsze wystarczy. W produktach elektrycznych trzeba jeszcze sprawdzić układ styków i sposób zasilenia podświetlenia. 🚨

Parametry techniczne

Nazwa modelu	KCD1-4
Typ	przełącznik kołyskowy bistabilny
Tryb pracy	ON-OFF
Liczba pinów	4
Złącza	4.8 mm
Obciążalność	10 A 125 V / 6 A 250 V
Podświetlenie	neonówka
Kolor	zielony, obudowa czarna
Materiał	tworzywo sztuczne
Waga	około 4 g

W praktyce: kiedy ten model będzie dobrym wyborem?

• gdy chcesz wymienić zużyty włącznik kołyskowy w urządzeniu,
• gdy budujesz obudowę DIY z prostym sterowaniem zasilaniem,
• gdy zależy Ci na podświetlanym przełączniku widocznym na panelu,
• gdy potrzebujesz szybkiego montażu na konektory 4.8 mm.

To mały element, ale mocno wpływa na wygodę obsługi sprzętu. Czytelny klawisz, klasyczny format i prosta obsługa sprawiają, że dobrze sprawdza się zarówno w serwisie, jak i w nowych projektach. 🛠️

Bezpieczeństwo i typowe błędy

Przy pracy z napięciem sieciowym zachowaj szczególną ostrożność. 🚨

• Nie przekraczaj parametrów 10 A 125 V oraz 6 A 250 V.
• Przed montażem odłącz zasilanie urządzenia.
• Sprawdź, czy układ pinów odpowiada staremu przełącznikowi.
• Nie zakładaj, że każdy przełącznik 4 PIN działa identycznie.

Jeśli montujesz przełącznik w urządzeniu zasilanym z sieci, a nie masz doświadczenia z elektryką, bezpieczniej zlecić podłączenie osobie z odpowiednimi kwalifikacjami.

FAQ – najczęstsze pytania

Nie. To model bistabilny, więc po przełączeniu zostaje w pozycji ON albo OFF.

Tak, przełącznik ma wyprowadzenia pod konektory 4.8 mm. Możliwe jest też lutowanie.

Tak, zastosowano neonówkę.

Do wielu urządzeń elektrycznych i elektronicznych, m.in. RTV, AGD, paneli sterujących i projektów DIY – o ile zgadzają się wymiary, układ pinów i parametry elektryczne.

Zawartość zestawu

• 1 x przełącznik kołyskowy KCD1-4 zielony
