Description

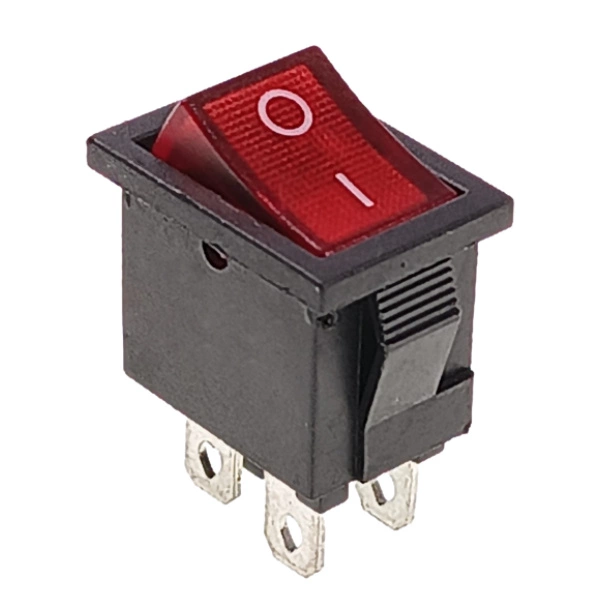

Przełącznik kołyskowy KCD1-4 czerwony 15 x 21 mm – do prostego włączania i wyłączania zasilania

Ten przełącznik kołyskowy bistabilny KCD1-4 to klasyczny wyłącznik ON/OFF do urządzeń elektrycznych i elektronicznych. Sprawdza się tam, gdzie potrzebujesz prostego, czytelnego i trwałego sterowania zasilaniem – w obudowach DIY, sprzęcie warsztatowym, urządzeniach AGD, RTV oraz różnych projektach serwisowych. 🔧

Wersja z 4 pinami i podświetleniem ułatwia montaż oraz kontrolę stanu pracy. Czerwony klawisz jest dobrze widoczny, a standardowe konektory 4.8 mm pozwalają wygodnie podłączyć przewody.

Gdzie taki przełącznik sprawdzi się w praktyce? ⚙️

• jako główny włącznik zasilania w obudowie urządzenia,
• w projektach elektronicznych i elektrycznych DIY,
• w naprawach sprzętu RTV i AGD,
• w zasilaczach, listwach, panelach sterujących i małych maszynach,
• w warsztacie, garażu i domowych konstrukcjach. 🛠️

To dobry wybór, jeśli szukasz prostego wyłącznika kołyskowego do montażu panelowego i zależy Ci na łatwym podłączeniu przewodów.

Jak działa przełącznik bistabilny ON/OFF?

Bistabilny oznacza, że przełącznik pozostaje w wybranej pozycji. Po naciśnięciu nie wraca samoczynnie – zostaje w stanie włączony lub wyłączony.

To rozwiązanie stosuje się tam, gdzie urządzenie ma pozostać aktywne do momentu ręcznego wyłączenia. Oznaczenia na klawiszu są czytelne:

• I – włączone,
• O – wyłączone.

Wbudowana neonówka może sygnalizować stan przełącznika, co poprawia wygodę użytkowania. 💡

Najważniejsze cechy użytkowe

• Typ przełączania: ON/OFF
• Typ pracy: bistabilny
• Liczba pinów: 4 PIN
• Podłączenie: do lutowania przewodów lub pod konektor 4.8 mm 🔌
• Podświetlenie: neonówka
• Kolor klawisza: czerwony
• Obudowa: czarna
• Rozmiar montażowy: 15 x 21 mm 📏

Na co zwrócić uwagę przed zakupem? 🚨

Przed wyborem sprawdź kilka rzeczy, żeby uniknąć pomyłki:

• Wymiar otworu montażowego – ten model jest przeznaczony do panelu 15 x 21 mm.
• Liczbę styków – tutaj masz 4 piny, więc nie jest to najprostsza wersja 2-pinowa.
• Sposób podłączenia – przewody można przylutować lub zastosować konektory 4.8 mm.
• Napięcie i obciążenie – należy dopasować do parametrów urządzenia.

Jeśli wymieniasz uszkodzony przełącznik, porównaj nie tylko wygląd frontu, ale też układ pinów, typ działania i wymiary montażowe. To najczęstsze źródła błędnego zakupu. ❓

Montaż i kompatybilność

Przełącznik jest przeznaczony do montażu panelowego. Pasuje do obudów i paneli z odpowiednim wycięciem. Dzięki popularnym konektorom 4.8 mm można go łatwo zastosować w wielu urządzeniach serwisowych i konstrukcjach własnych.

Kompatybilność warto ocenić pod kątem:

• rozmiaru otworu montażowego,
• ilości pinów,
• obciążenia prądowego i napięciowego,
• sposobu prowadzenia przewodów w obudowie.

To model często spotykany jako przełącznik sieciowy do urządzeń 125 V / 250 V, ale zawsze należy dobrać go zgodnie ze schematem konkretnego urządzenia. 🔌

Specyfikacja techniczna

Model	KCD1-4
Typ	przełącznik kołyskowy bistabilny
Funkcja	ON/OFF
Liczba pinów	4
Złącza	4.8 mm
Prąd i napięcie	10 A 125 V, 6 A 250 V
Podświetlenie	neonówka
Kolor	czerwony, obudowa czarna
Materiał	tworzywo sztuczne
Waga	około 4 g

Praktyczne wskazówki przed podłączeniem 🛠️

• Przed montażem odłącz zasilanie urządzenia.
• Sprawdź schemat połączeń w swoim sprzęcie.
• Upewnij się, że obciążenie nie przekracza parametrów przełącznika.
• Jeśli używasz konektorów, dobierz właściwy rozmiar 4.8 mm.
• Przy wymianie starego elementu zrób zdjęcie przewodów przed demontażem – to bardzo ułatwia poprawne podłączenie.

To szczególnie ważne przy pracy z napięciem sieciowym. Jeśli nie masz doświadczenia, montaż warto zlecić osobie z odpowiednimi kwalifikacjami. 🚨

FAQ – najczęstsze pytania

Nie. To model bistabilny, więc po przełączeniu pozostaje w danej pozycji.

Tak, przełącznik ma wyprowadzenia pod konektor 4.8 mm. Możliwe jest też lutowanie przewodów.

Tak, jest stosowany w różnych urządzeniach elektrycznych i elektronicznych, w tym w sprzęcie RTV i AGD, o ile zgadzają się parametry oraz sposób podłączenia. 🏠

Tak, przełącznik ma neonówkę, która poprawia widoczność i wygodę obsługi.

Co znajduje się w zestawie? 📦

• 1 x przełącznik kołyskowy KCD1-4
