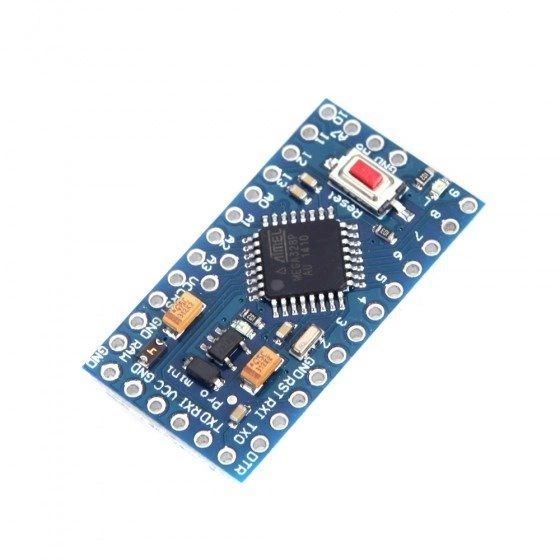

Pro Mini 328 5 V / 16 MHz – mały moduł z ATmega328P do projektów Arduino i Bascom AVR

To kompaktowa płytka zgodna z Arduino Pro Mini 5 V 16 MHz, oparta na mikrokontrolerze ATmega328P. Sprawdza się tam, gdzie liczy się mały rozmiar, niska masa i pełna funkcjonalność znana z Arduino UNO, ale bez dużej płytki i złączy USB na pokładzie.

Jeśli budujesz własny sterownik, czujnik, prostą automatykę, układ pomiarowy albo niewielki moduł do zabudowy – ten model jest częstym wyborem.

Na płytce znajduje się wgrany bootloader, więc do programowania wystarczy konwerter USB-UART. Moduł można wykorzystać zarówno w środowisku Arduino, jak i w projektach tworzonych w Bascom AVR.

Do czego możesz użyć tego modułu?

• sterowniki LED, przekaźników i prostych urządzeń wykonawczych,
• 🌡️ czujniki temperatury, wilgotności, napięcia i inne układy pomiarowe,
• 🏠 automatyka domowa i własne moduły do obudowy,
• 🤖 małe roboty, układy mobilne i projekty edukacyjne,
• urządzenia, w których Arduino UNO jest po prostu za duże,

Dzięki rozstawowi pinów 2.54 mm moduł da się łatwo włączyć do prototypowania. W praktyce to dobra opcja, gdy chcesz najpierw uruchomić układ jak na Arduino, a potem przenieść go do mniejszej konstrukcji.

Co wyróżnia wersję 5 V / 16 MHz?

To wariant przeznaczony do pracy z logiką 5 V i taktowaniem 16 MHz. Oznacza to, że będzie pasował do wielu popularnych modułów i czujników używanych z klasycznym Arduino UNO.

• zgodność napięciowa z wieloma akcesoriami 5 V,
• ten sam mikrokontroler co w wielu popularnych projektach Arduino,
• mały format: łatwiejsze ukrycie w obudowie,
• bootloader na pokładzie – prostsze wgrywanie programu,
• brak przylutowanych goldpinów – większa swoboda montażu.

To ważne szczególnie wtedy, gdy projekt ma być ciasno zabudowany albo płytka ma być wlutowana bezpośrednio w urządzenie.

Jak działa i jak go programować?

Moduł pracuje na mikrokontrolerze ATmega328P i obsługuje typowe interfejsy komunikacyjne: UART, SPI oraz I2C. Dzięki temu bez problemu współpracuje z wieloma wyświetlaczami, czujnikami, ekspanderami czy modułami komunikacyjnymi.

Programowanie odbywa się przez interfejs UART – potrzebny jest zewnętrzny konwerter USB-UART. To ważna różnica względem Arduino UNO: tutaj nie ma wbudowanego USB.

Na płytce znajduje się także przycisk reset, który pomaga przy ręcznym resetowaniu modułu podczas testów i programowania. ⚙️

• Podłącz konwerter USB-UART zgodnie z opisem wyprowadzeń.
• Dobierz ustawienia zgodne z wersją 5 V / 16 MHz.
• Jeśli używasz Arduino IDE, wybierz odpowiedni wariant płytki Pro Mini.
• Przed montażem docelowym warto uruchomić program testowy, np. miganie LED lub odczyt czujnika.

Kompatybilność – z czym ten Pro Mini współpracuje?

Moduł jest zgodny z projektem Arduino Pro Mini 5 V 16 MHz, dlatego można go używać z bibliotekami i rozwiązaniami znanymi z ekosystemu Arduino, o ile projekt nie wymaga elementów obecnych wyłącznie na większych płytkach.

• 🔌 współpraca z konwerterami USB-UART do programowania,
• 🔋 współpraca z układami logiki 5 V,
• 📟 obsługa popularnych modułów przez UART, SPI i I2C,
• 🛠️ zgodność z wieloma projektami przenoszonymi z Arduino UNO.

Jeżeli przenosisz gotowy projekt z UNO, zwróć uwagę na fizyczne wyprowadzenia, sposób zasilania i brak wbudowanego interfejsu USB.

Najważniejsze parametry użytkowe

Model	Pro Mini 328 zgodny z Arduino
Mikrokontroler	ATmega328P
Napięcie pracy	5 V
Częstotliwość	16 MHz
Piny I/O	14
Wejścia analogowe	7
Wyjścia PWM	6
Interfejsy	UART, SPI, I2C
Pamięć Flash	32 kB
EEPROM	1 kB
SRAM	1 kB
Timery	2 × 8-bit, 1 × 16-bit
Rozstaw pinów	2.54 mm
Wymiary	33 x 18 mm
Grubość laminatu	0.8 mm
Masa	poniżej 2 g

Na co zwrócić uwagę przed zakupem?

• 🚨 To wersja 5 V – jeśli Twój projekt pracuje w logice 3.3 V, sprawdź zgodność napięć.
• 🚨 Płytka nie ma wbudowanego USB – do programowania potrzebny jest konwerter USB-UART.
• 🚨 Złącza nie są przylutowane fabrycznie – to plus przy zabudowie, ale wymaga samodzielnego montażu.
• 🚨 Małe wymiary ułatwiają montaż, ale podczas lutowania trzeba zachować precyzję.

To właśnie te kwestie najczęściej decydują, czy Pro Mini będzie dobrym wyborem do konkretnego projektu.

Praktyczne zastosowanie w DIY i warsztacie

Ten moduł dobrze sprawdza się wszędzie tam, gdzie większe Arduino byłoby niewygodne. Możesz wykorzystać go jako serce urządzenia, które po zaprogramowaniu działa samodzielnie wewnątrz obudowy.

• 🌡️ termometr lub regulator temperatury,
• 🔔 prosty alarm, licznik, timer lub automat,
• 📏 moduł pomiarowy do warsztatu,
• 🏠 sterownik do małych instalacji domowych.

Jeżeli tworzysz własne projekty i chcesz zmniejszyć gabaryty gotowego urządzenia, Pro Mini jest naturalnym krokiem po etapie prototypu na UNO.

Typowe błędy użytkowników

• ❌ zakup wersji 5 V do projektu wymagającego 3.3 V,
• ❌ brak konwertera USB-UART do pierwszego uruchomienia,
• ❌ pomylenie pinów przy programowaniu,
• ❌ założenie, że płytka ma już przylutowane goldpiny,
• ❌ przenoszenie projektu z UNO bez sprawdzenia sposobu zasilania i pinologii.

Jeśli sprawdzisz te punkty przed montażem, łatwiej unikniesz nietrafionego zakupu i problemów przy uruchomieniu.

FAQ – pytania, które pojawiają się przed zakupem

Tak, jest zgodny z projektem Arduino Pro Mini 5 V 16 MHz.

Nie bezpośrednio. Potrzebujesz zewnętrznego konwertera USB-UART.

Tak, według specyfikacji bootloader jest wgrany.

Nie. Wersja jest dostarczana bez przylutowanych konektorów, co ułatwia montaż w małych projektach.

Tak, moduł jest opisywany jako odpowiedni również do projektów Bascom AVR.

Rozstaw pinów to 2.54 mm, więc jest to możliwe przy odpowiednim montażu wyprowadzeń.

Zawartość zestawu

• Pro Mini 328 – 5 V / 16 MHz – ATmega328P z bootloaderem – 1 szt.
• wtyki kołkowe – 1 komplet

Przydatny link do projektu

Producent wskazuje zastosowanie modułu w projekcie DIY:

• DIY czujnik temperatury z alarmem, termostatem na dalekie odległości

Schemat i wyprowadzenia

Przed podłączeniem zasilania, konwertera UART i modułów zewnętrznych warto sprawdzić rozmieszczenie pinów na schemacie. To szczególnie ważne przy pierwszym uruchomieniu oraz przy przenoszeniu projektu z innej płytki Arduino. 🔌
