Description

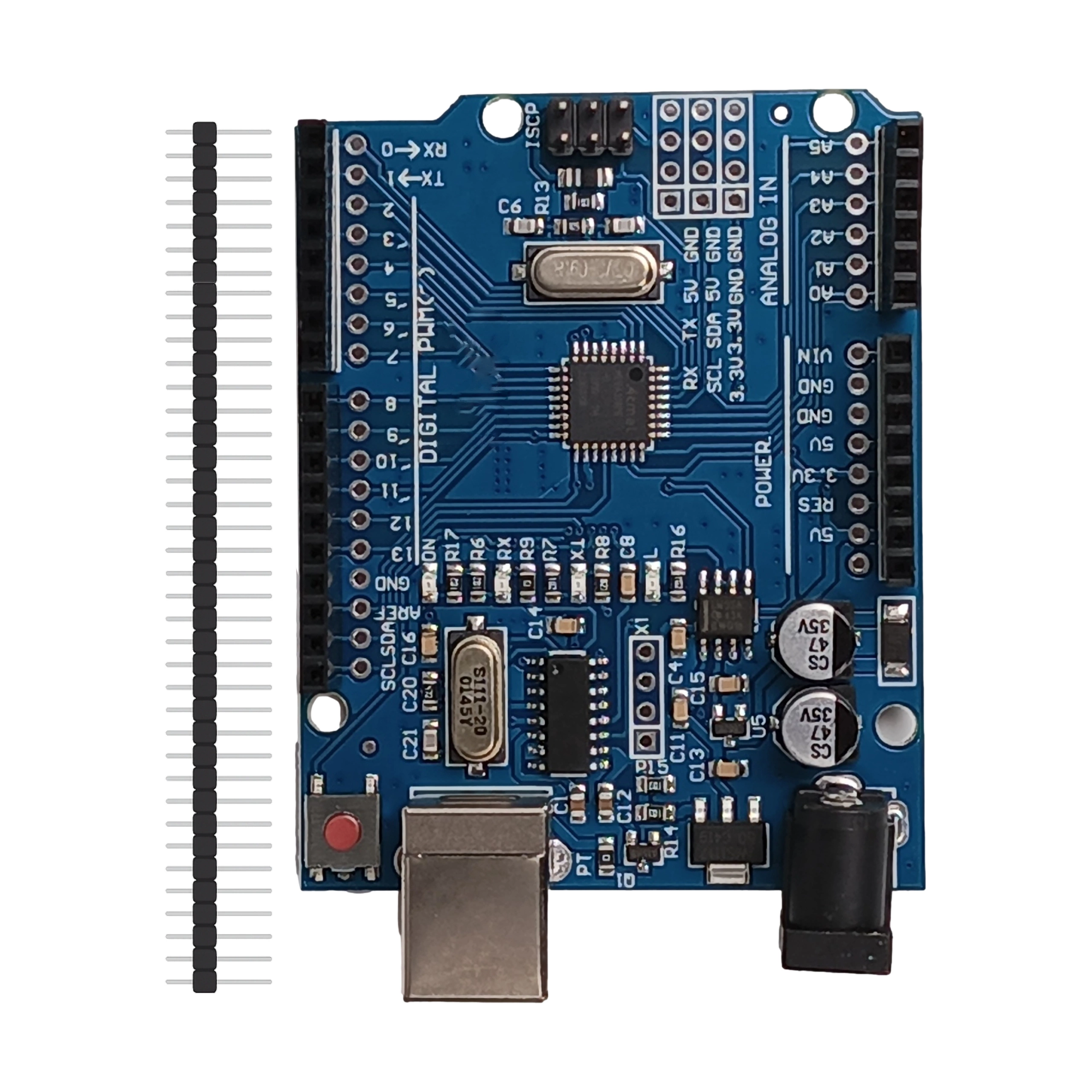

UNO R3 z ATmega328, CH340 – 16 MHz

Ten mikrokontroler daje ogromne możliwości zastosowania w wielu projektach mikroprocesorowych.

UNO jest idealnym rozwiązaniem dla rozpoczynających zabawę w świecie mikrokontrolerów, jak i elektroniki.

• UNO jest wyposażony w wejścia/wyjścia cyfrowe 6 wyjść PWM oraz 6 wejść analogowych. Dodatkowo obsługuje popularne magistrale takie jak SPI czy I2C, do komunikacji z wieloma czujnikami, wyświetlaczami i innymi urządzeniami i Arduino.
• Na płytce znajdują się również równoległe otwory wszystkich pinów dzięki czemu można w nie wlutować przewody czy też GOLDPIN-y, które dołączone są w zestawie.
• Arduino posiada stabilizator napięcia i osobne wejście DC dzięki czemu można zasilić go napięciem z zasilacza do 12V. Takie rozwiązanie pozwala zasilić mikrokontroler w łatwy sposób i wykonywać zaprogramowane działania w dowolnym miejscu.
• Arduino to posiada wbudowany programator CH340 do którego potrzebny jest dodatkowy sterownik, który znajduje się poniżej!

Parametry modułu UNO R3:

• Moduł posiada:
• mikrokontroler ATmega328 – układ taktowany jest sygnałem zegarowym o częstotliwości 16MHz
• 14 cyfrowych wejść/wyjść
• 6 kanałów PWM – np. do sterowania serwami / silnikami SG-90
• 6 wejść analogowych – 10 bit
• popularne interfejsy komunikacyjne
• złącze USB (sterownik na układzie CH340)
• gniazdo zasilające DC
• przycisk RESET
• wyprowadzenia służące do podłączenia programatora AVR.
• W celu uruchomienia DFRduino, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno.
• Moduł w większości kompatybilny z shieldami przeznaczonymi dla Duemilanowe oraz Diecimila
• Standardowo w moduł wgrany jest program BLINK LED 13 oraz bootloader

Dane techniczne modułu UNO R3

• Napięcie zasilania: 7 V do 12 V wejście DC jak i pin: VIN
• W pełni kompatybilny z Uno Rev3
• Mikro-kontroler: ATmega328 – napięcie pracy 5V
• Układ kontroli USB: CH340:
• Maksymalna częstotliwość zegara: 16 MHz
• Pamięć SRAM: 2 kB
• Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)
• Pamięć EEPROM: 1 kB
• Wejścia IN-OUT 14 w tym aż 6 PWM
• Wydajność prądowa pojedynczego pinu 40mA
• Ilość wejść analogowych: 6 (kanały przetwornika A/C)
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania
• Konektor: gniazdo USB
• Przylutowane złącze ISP
• Wymiary płytki: 75 x 54 x 15 mm
• Rozstaw pinów 2.54 mm (możliwość zamontowania w płytkach stykowych)

W zestawie

• UNO R3 CH340 Atmel ATMega328 16MHz – 1 szt
• Wtyki kołkowe – 1 szt
• Brak przewodu USB A/B w zestawie.
