Description

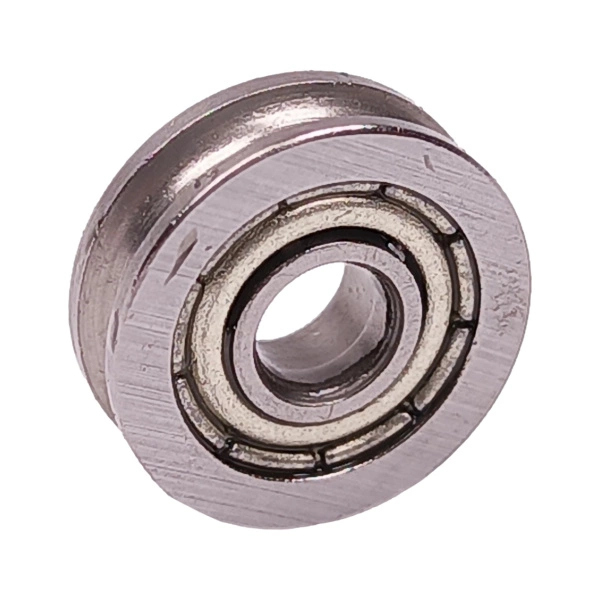

Łożysko pasowe U604ZZ 4 x 13 x 4 mm – do rolek, prowadnic i małych mechanizmów

To małe łożysko pasowe U604ZZ sprawdzi się tam, gdzie liczy się płynny obrót i prowadzenie cienkiego paska, linki lub elementu tocznego na osi 4 mm. Dzięki kompaktowym wymiarom jest często wybierane do robotyki, drukarek DIY, modeli, mechaniki precyzyjnej i lekkich układów prowadzących. 🔧

Jeśli szukasz łożyska do małego projektu i chcesz uniknąć problemu z niedopasowaną osią, tutaj kluczowy parametr to średnica otworu 4 mm. Zewnętrzna średnica wynosi 13 mm, a grubość 4 mm.

Gdzie sprawdzi się w praktyce? ⚙️

Ten typ łożyska jest stosowany głównie w niewielkich konstrukcjach, gdzie potrzebny jest stabilny obrót i prowadzenie ruchu. Przydaje się m.in. w:

• robotach mobilnych i manipulatorach DIY,
• prowadnicach pasków i linek,
• małych rolkach napinających,
• modelach RC i mechanizmach pomocniczych,
• autorskich projektach warsztatowych i edukacyjnych,
• układach, gdzie liczy się mały gabaryt i montaż na osi 4 mm.

Na co zwrócić uwagę przed zakupem? 📏

Najczęstszy błąd przy doborze łożyska to patrzenie tylko na średnicę zewnętrzną. W tym modelu ważne są trzy wymiary jednocześnie:

• średnica otworu: 4 mm – pod oś lub śrubę 4 mm,
• średnica zewnętrzna: 13 mm – musi zmieścić się w konstrukcji,
• grubość: 4 mm – wpływa na sposób osadzenia i szerokość prowadzenia.

Przed montażem warto sprawdzić, czy Twoja oś rzeczywiście ma 4 mm oraz czy w obudowie lub uchwycie jest miejsce na średnicę 13 mm.

Kompatybilność i zastosowanie montażowe 🛠️

Łożysko U604ZZ będzie odpowiednie wszędzie tam, gdzie projekt przewiduje montaż na osi 4 mm. Może współpracować z:

• wałkami 4 mm,
• śrubami lub trzpieniami 4 mm,
• drukowanymi uchwytami 3D pod średnicę 13 mm,
• małymi napinaczami i rolkami prowadzącymi.

W praktyce dobrze sprawdza się jako element pomocniczy w mechanice DIY, gdy potrzebujesz lekkiego i małego punktu obrotu.

🚨 To produkt do niewielkich mechanizmów i projektów technicznych. Jeśli Twój układ przenosi duże obciążenia lub pracuje w trudnych warunkach, dobór łożyska warto zweryfikować pod kątem całej konstrukcji.

Jak używać i montować?

Montaż jest prosty, ale wymaga zachowania osiowości. Najlepiej:

• osadzić łożysko na prostej osi 4 mm,
• nie wciskać go na siłę pod niewłaściwy wymiar,
• unikać przekoszenia podczas skręcania uchwytu,
• sprawdzić, czy obrót po montażu jest swobodny.

Jeśli stosujesz śrubę jako oś, pamiętaj, że zbyt mocne dociśnięcie elementów bocznych może pogorszyć płynność pracy. W małych konstrukcjach ma to duże znaczenie.

Specyfikacja techniczna

Model	U604ZZ
Typ	łożysko pasowe
Średnica zewnętrzna	13 mm
Grubość	4 mm
Średnica otworu	4 mm

Co znajduje się w zestawie? 📦

• 1 x łożysko pasowe U604ZZ 4 x 13 x 4 mm

FAQ – najczęstsze pytania ❓

Tak, średnica otworu wynosi 4 mm, więc jest przeznaczone do montażu na osi 4 mm.

Tak, to jeden z typów łożysk często stosowanych w małych mechanizmach, robotyce i konstrukcjach hobbystycznych.

Porównaj trzy wymiary: 4 mm otwór, 13 mm średnica zewnętrzna, 4 mm grubość. To pozwoli uniknąć błędnego zakupu.

Nie, zestaw zawiera 1 sztukę łożyska.

Zobacz także inne łożyska kulkowe, jeśli szukasz innego rozmiaru lub wariantu do swojego projektu. 🔩
