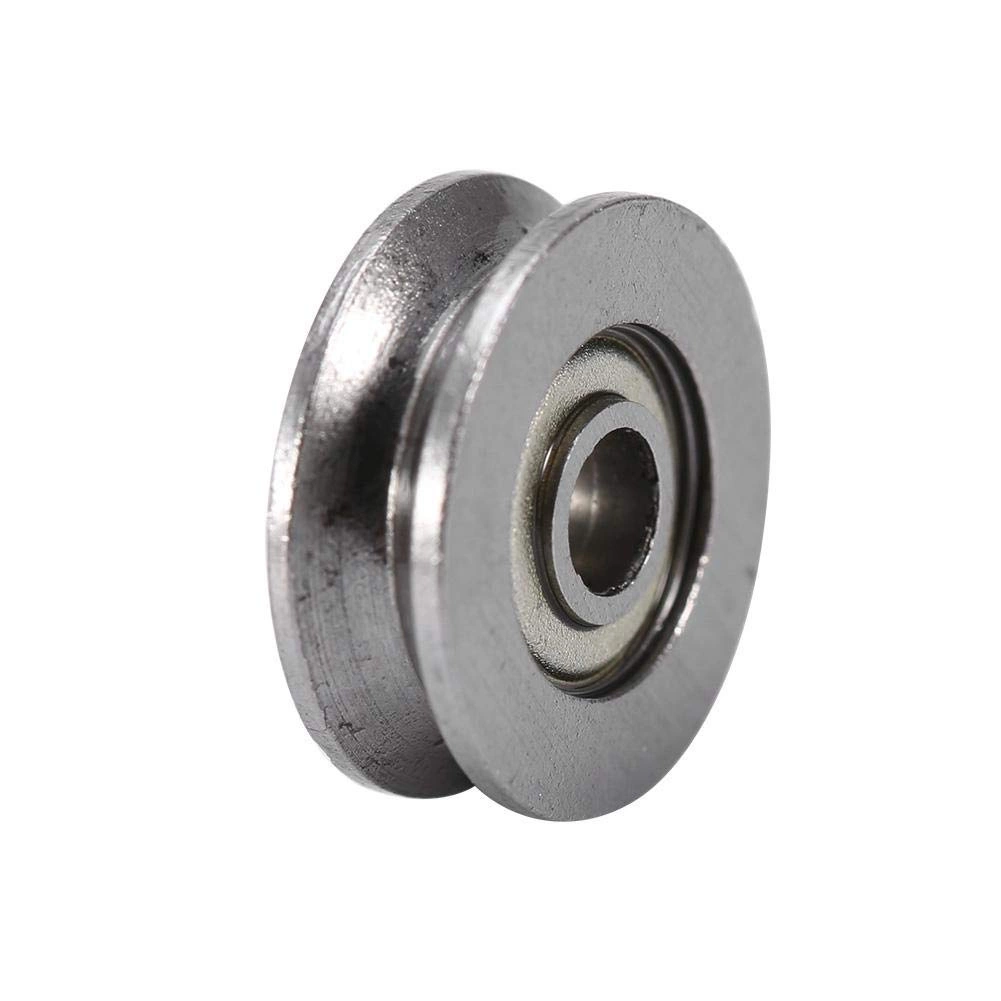

Łożysko pasowe 3 x 12 x 4 mm do prowadzenia paska klinowego

To małe łożysko pasowe typu V623ZZ / 623VV sprawdza się tam, gdzie pasek klinowy wymaga stabilnego prowadzenia w kompaktowym mechanizmie. Najczęściej wybierane jest do mini napędów, projektów DIY, modeli, małych maszyn i układów prowadzących, w których liczy się niewielki rozmiar i otwór pod oś 3 mm.

Jeśli budujesz napinacz, rolkę prowadzącą albo prosty układ przeniesienia napędu paskiem, ten wariant pomaga ograniczyć tarcie i utrzymać pasek we właściwym torze pracy. 🔧

• Profilowana bieżnia do prowadzenia paska klinowego
• Kompaktowy rozmiar: 12 mm średnicy zewnętrznej
• Otwór wewnętrzny pod oś 3 mm
• Niewielka grubość 4 mm – przydatna w ciasnych konstrukcjach
• Do zastosowań uniwersalnych w majsterkowaniu i małej mechanice

Do czego pasuje w praktyce?

Ten typ łożyska pasowego stosuje się głównie jako rolkę prowadzącą lub napinającą w niewielkich mechanizmach. Dzięki rowkowi w kształcie V pasek ma lepsze prowadzenie niż na zwykłym łożysku kulkowym.

• 🛠️ mini napędy DIY
• ⚙️ małe mechanizmy warsztatowe
• 🏠 projekty hobbystyczne i modele
• 📏 układy prowadzenia paska w ograniczonej przestrzeni
• własne napinacze i rolki pośrednie

Jak działa łożysko pasowe typu V?

Zewnętrzna część łożyska ma rowek, który prowadzi pasek klinowy i pomaga utrzymać go na właściwej ścieżce. Wewnętrzny otwór montowany jest na osi 3 mm, a element obraca się swobodnie podczas pracy układu.

To rozwiązanie przydaje się tam, gdzie zwykła gładka rolka mogłaby słabo trzymać pasek albo powodować jego zsuwanie. 💡

Na co zwrócić uwagę przed zakupem?

• ❓ Średnica osi musi wynosić 3 mm
• ❓ Średnica zewnętrzna 12 mm powinna pasować do dostępnego miejsca w konstrukcji
• ❓ Grubość 4 mm ma znaczenie przy montażu między wspornikami lub ściankami
• ❓ Produkt jest przeznaczony do prowadzenia paska klinowego, nie do każdego typu pasa

🚨 Najczęstszy błąd to dobór wyłącznie po średnicy otworu. Przed montażem warto sprawdzić też szerokość miejsca montażowego i geometrię samego paska.

Montaż i użytkowanie

Montaż jest prosty, ale przy małych łożyskach liczy się dokładność. Oś powinna być prosta, a mocowanie nie może ściskać elementu w sposób utrudniający obrót.

• stosuj oś lub śrubę o średnicy 3 mm
• sprawdź osiowość ustawienia względem paska
• po montażu wykonaj ręczny obrót kontrolny
• upewnij się, że pasek pracuje centralnie w rowku

Jeśli pasek ucieka na bok, problem zwykle wynika z niewspółosiowego ustawienia rolek, a nie z samego łożyska. ⚙️

Specyfikacja techniczna

Typ	V623ZZ / 623VV
Średnica zewnętrzna	12 mm
Grubość	4 mm
Średnica otworu wewnętrznego	3 mm
Zastosowanie	prowadzenie paska klinowego

Kompatybilność

Łożysko będzie odpowiednie, jeśli Twój projekt spełnia poniższe warunki:

• 📏 używasz osi 3 mm
• potrzebujesz rolki do paska klinowego
• ⚙️ masz miejsce na element o średnicy 12 mm i grubości 4 mm

Jeżeli szukasz elementu do innego rodzaju pasa lub pod większą oś, warto dobrać inny wariant wymiarowy zamiast dopasowywać ten na siłę.

FAQ

Nie całkiem. To łożysko pasowe z rowkiem do prowadzenia paska klinowego, więc pełni także rolę małej rolki prowadzącej.

Tak, średnica otworu wewnętrznego wynosi 3 mm.

Do mini napędów, prowadzenia paska, rolek pośrednich i małych mechanizmów DIY.

To niewielkie łożysko do małych konstrukcji. Przy projektach o większym obciążeniu lub większym pasku warto dobrać większy model.

W zestawie

• Łożysko pasowe 3 x 12 x 4 mm, oś 3 mm – 1 szt.

Zobacz także inne łożyska kulkowe i dobierz wariant pasujący do swojej konstrukcji.
