Description

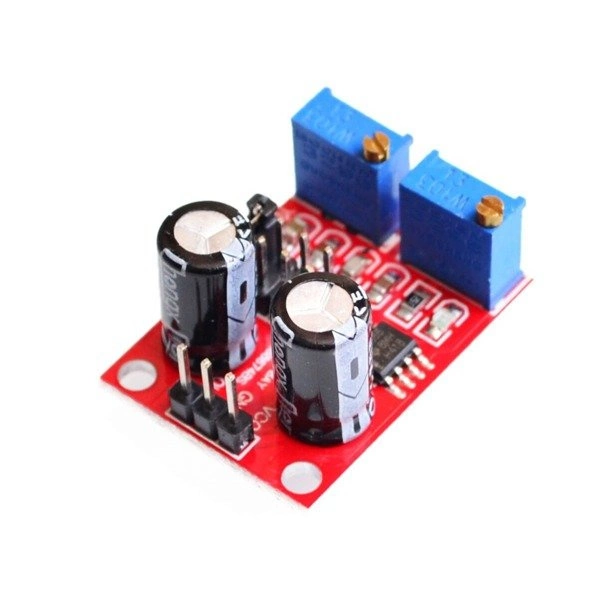

Moduł generatora sygnału prostokątnego NE555 to prosty układ do wytwarzania przebiegu prostokątnego z regulacją częstotliwości i wypełnienia. Sprawdza się w elektronice DIY, testach wejść cyfrowych, prostych układach sterujących, nauce działania timera NE555 oraz w warsztacie do szybkiego podania sygnału bez budowania generatora od zera. ⚙️

Zakres pracy obejmuje od około 1 Hz do 200 kHz, a regulacja odbywa się za pomocą dwóch potencjometrów na płytce. To praktyczne rozwiązanie, gdy chcesz zasilić układ testowym sygnałem, sprawdzić reakcję licznika, przekaźnika, sterownika lub eksperymentalnego obwodu.

Do czego przydaje się taki generator? 💡

• do testowania wejść cyfrowych w mikrokontrolerach i modułach,
• do nauki i demonstracji działania układu NE555,
• do generowania impulsów dla prostych projektów DIY,
• do sprawdzania liczników, timerów i układów reagujących na sygnał prostokątny,
• do eksperymentów z PWM i zmianą współczynnika wypełnienia,
• do warsztatowych testów prototypów bez użycia bardziej rozbudowanego generatora laboratoryjnego.

Jak działa ten moduł?

Układ bazuje na popularnym timerze NE555, który generuje przebieg prostokątny na wyjściu. Jeden potencjometr służy do ustawiania częstotliwości, a drugi do zmiany wypełnienia impulsu. Dzięki temu możesz dobrać zarówno szybkość sygnału, jak i czas stanu wysokiego względem całego okresu.

Producent podaje kilka zakresów regulacji:

• 1 Hz ~ 50 Hz
• 50 Hz ~ 1 kHz
• 1 kHz ~ 10 kHz
• 10 kHz ~ 200 kHz

Przy niskiej częstotliwości dioda na module miga, co ułatwia szybką ocenę pracy układu. Według opisu: niski poziom – dioda włączona, wysoki poziom – dioda wyłączona.

Najważniejsze cechy w praktyce 🔧

• regulowany generator na NE555,
• szeroki zakres częstotliwości: 1 Hz do 200 kHz,
• osobna regulacja częstotliwości i wypełnienia,
• zasilanie w zakresie 5 V – 15 V,
• czytelna sygnalizacja pracy diodą LED,
• mały moduł wygodny do montażu na stole testowym i w projektach prototypowych.

Kompatybilność i zasilanie 🔌

Moduł pracuje przy napięciu 5 V – 15 V, więc można go zasilać z wielu popularnych źródeł używanych w elektronice DIY i warsztacie:

• zasilacze laboratoryjne,
• stabilizowane zasilacze DC,
• typowe układy 5 V, 9 V, 12 V,
• instalacje testowe na płytkach stykowych i przewodach połączeniowych.

Wydajność wyjścia według danych producenta:

• przy 5 V: 15 mA,
• przy 12 V: 35 mA.

Amplituda sygnału wynosi od około 4,2 V V-PP do 11,4 V V-PP zależnie od napięcia zasilania.

Na co zwrócić uwagę przed zakupem? 🚨

• To generator sygnału prostokątnego, nie generator sinusoidalny.
• Zakres do 200 kHz wystarcza do wielu zastosowań DIY, ale nie zastąpi pełnego generatora funkcyjnego do precyzyjnych pomiarów laboratoryjnych.
• Wyjście ma ograniczoną wydajność prądową, więc moduł służy głównie do sterowania i testów sygnałowych, a nie do bezpośredniego zasilania większych obciążeń.
• Przy współpracy z wrażliwą elektroniką warto sprawdzić, jakie poziomy logiczne są wymagane przez odbiornik sygnału.
• Przy podłączaniu do mikrokontrolera lub układów TTL/CMOS dobrze jest upewnić się, że napięcie wyjściowe jest zgodne z wejściem badanego urządzenia.

Jak używać modułu? 🛠️

Obsługa jest prosta:

• podłącz zasilanie zgodne z zakresem 5 V – 15 V,
• podłącz wyjście sygnału do testowanego układu,
• ustaw potencjometrem żądaną częstotliwość,
• drugim potencjometrem dopasuj wypełnienie impulsu,
• przy niskich częstotliwościach obserwuj diodę LED jako szybkie potwierdzenie pracy.

Jeśli potrzebujesz konkretnej częstotliwości, najlepiej kontrolować wynik miernikiem częstotliwości lub oscyloskopem. To szczególnie ważne przy pracy w wyższych zakresach. 📏

Typowe zastosowania w DIY i warsztacie

• Arduino / mikrokontrolery – test wejść, przerwań, liczników, reakcji na impulsy,
• układy edukacyjne – nauka zależności między częstotliwością a wypełnieniem,
• prototypowanie – szybkie podstawienie sygnału sterującego do budowanego układu,
• serwis elektroniki – sprawdzanie reakcji modułów na sygnał prostokątny,
• eksperymenty PWM – podstawowe próby regulacji sygnałem impulsowym.

Dane techniczne 📋

Nazwa	Moduł Generatora sygnału prostokątnego NE555 – regulowany 1 Hz – 200 kHz
Zasilanie	5 V – 15 V
Zakres częstotliwości	1 Hz – 200 kHz
Dostępne zakresy regulacji	1 Hz – 50 Hz / 50 Hz – 1 kHz / 1 kHz – 10 kHz / 10 kHz – 200 kHz
Regulacja	częstotliwość i współczynnik wypełnienia
Wyjście przy 5 V	15 mA
Wyjście przy 12 V	35 mA
Amplituda	4,2 V V-PP do 11,4 V V-PP
Sygnalizacja LED	niski poziom – dioda włączona, wysoki poziom – dioda wyłączona, przy małej częstotliwości dioda mruga

FAQ ❓

Tak, może służyć jako zewnętrzne źródło impulsów testowych. Przed podłączeniem sprawdź jednak poziomy napięcia zgodne z wejściami Twojej płytki.

Tak, ale moduł umożliwia także regulację współczynnika wypełnienia, co daje większą swobodę przy testach i eksperymentach.

W praktyce może być używany do prostych eksperymentów z sygnałem impulsowym i zmianą wypełnienia, ale należy pamiętać o ograniczonej wydajności wyjścia.

Nie bezpośrednio. To przede wszystkim źródło sygnału. Do sterowania większym obciążeniem zwykle potrzebny będzie dodatkowy stopień wykonawczy.

W zestawie 📦

• Moduł generatora NE555 – 1 szt.
