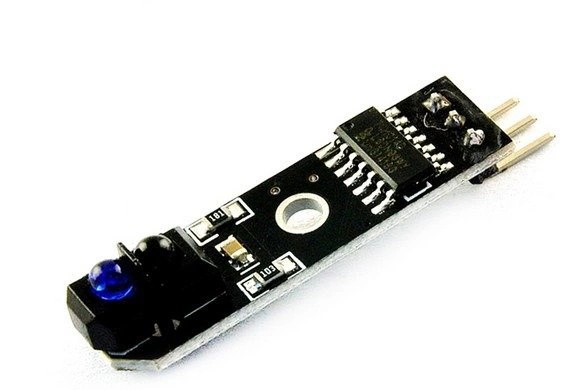

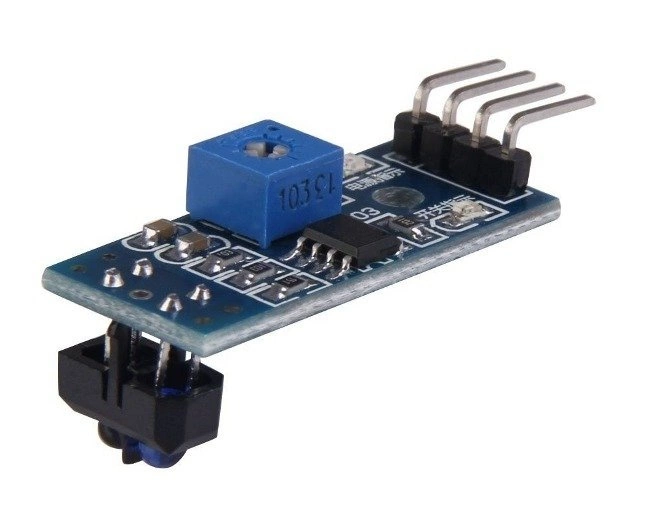

Czujnik odbiciowy TCRT5000 – do wykrywania przeszkód, linii i kontrastu

Ten moduł z czujnikiem TCRT5000 i komparatorem LM393 służy do wykrywania obiektu na małej odległości, rozpoznawania czarnej i białej powierzchni oraz pracy w prostych układach automatyki i robotyki. Najczęściej trafia do robotów Line Follower, mini pojazdów, prostych enkoderów oraz projektów z Arduino.

W praktyce to mały, lekki i łatwy do podłączenia czujnik odbiciowy IR, który daje na wyjściu gotowy sygnał cyfrowy. Dzięki temu nie trzeba od razu budować skomplikowanego toru pomiarowego – moduł po prostu informuje, czy wykrył odbicie światła podczerwonego.

Do czego sprawdzi się ten czujnik?

• detekcja linii w robotach Line Follower,
• wykrywanie przeszkód z bliskiej odległości,
• rozpoznawanie kontrastu czarne / białe podłoże,
• prosty czujnik pozycji w układach mechanicznych,
• enkoder optyczny do wykrywania znaczników na kole lub tarczy,
• wyłącznik krańcowy w projektach DIY i edukacyjnych.

Jak działa TCRT5000?

W module pracuje para optyczna: dioda IR nadaje światło podczerwone, a fototranzystor odbiera jego odbicie od powierzchni znajdującej się przed czujnikiem. Jeśli odbicie jest wystarczająco silne, komparator LM393 przełącza stan wyjścia.

To oznacza, że czujnik najlepiej reaguje na bliskie obiekty i na różnice w odbijalności powierzchni. Jasne tło zwykle odbija mocniej, a ciemne słabiej – dlatego ten typ czujnika dobrze nadaje się do wykrywania linii na podłożu.

Moduł ma wyjście cyfrowe D0. Na pinie pojawia się stan niski lub wysoki zależnie od tego, czy obiekt / odbicie zostało wykryte. To wygodne rozwiązanie, gdy chcesz szybko podłączyć czujnik do mikrokontrolera bez dodatkowej obróbki sygnału.

Najważniejsze cechy w praktyce

• Zasilanie 3,3 V – 5 V – współpraca z popularnymi płytkami i mikrokontrolerami.
• 📏 Praca na małej odległości – do wykrywania bliskiego obiektu lub powierzchni.
• ⚙️ Komparator LM393 – gotowy sygnał cyfrowy na wyjściu.
• 🔌 Proste podłączenie – VCC, GND, D0.
• 🛠️ Małe wymiary – łatwy montaż w robotach i ciasnych obudowach.

Kompatybilność i podłączenie

Moduł można zasilać napięciem 3,3 V – 5 V, dlatego pasuje do wielu popularnych platform DIY i edukacyjnych.

• Arduino Uno
• Arduino Nano
• Arduino Mega
• ESP8266 i ESP32 – po sprawdzeniu poziomów logicznych w danym układzie
• Raspberry Pi – jako wejście cyfrowe, z zachowaniem ostrożności przy napięciach
• własne układy sterujące i kontrolery robotów

• VCC – zasilanie 3,3 V – 5 V
• GND – masa
• D0 – wyjście cyfrowe

Rozstaw pinów to 2,54 mm, więc moduł wygodnie wpina się w przewody żeńskie, płytkę stykową lub standardowe złącza goldpin.

Na co zwrócić uwagę przed zakupem?

To nie jest czujnik dalekiego zasięgu. TCRT5000 działa na małej odległości i najlepiej sprawdza się tam, gdzie sensor może być ustawiony blisko powierzchni lub obiektu.

• 🚨 Zasięg zależy od materiału – jasne i błyszczące powierzchnie odbijają inaczej niż czarne i matowe.
• 🚨 Nie służy do dokładnego pomiaru odległości – daje sygnał wykrycia, a nie precyzyjny odczyt dystansu.
• 🚨 Warunki oświetleniowe mają znaczenie – przy mocnym świetle zewnętrznym wynik może wymagać testów w docelowym miejscu pracy.
• 🚨 To moduł cyfrowy – jeśli potrzebujesz płynnego odczytu odbicia, szukaj wersji z wyjściem analogowym.

W praktyce: gdzie sprawdza się najlepiej?

Robot śledzący linię: czujnik montujesz kilka milimetrów nad podłożem. Biała powierzchnia odbija mocniej, czarna linia słabiej, a sterownik może na tej podstawie korygować tor jazdy.

Detekcja znacznika: jeśli na obracającym się elemencie znajduje się jasny lub ciemny znacznik, czujnik może wykrywać jego przejście i podawać impuls do mikrokontrolera.

Krańcówka bezdotykowa: przy odpowiednim ustawieniu czujnik może sygnalizować pojawienie się elementu mechanizmu w określonym punkcie.

Typowe błędy użytkowników

• ❌ Montaż czujnika zbyt daleko od powierzchni.
• ❌ Oczekiwanie stabilnego działania na każdym kolorze i materiale bez kalibracji.
• ❌ Podłączenie do wejścia 3,3 V bez sprawdzenia poziomu sygnału wyjściowego.
• ❌ Użycie jako czujnika odległości do większych dystansów.
• ❌ Brak testu w realnych warunkach oświetlenia.

Specyfikacja techniczna

Typ czujnika	odbiciowy, optyczny IR
Element detekcyjny	TCRT5000
Komparator	LM393
Wyjście	cyfrowe D0
Napięcie zasilania	3,3 V – 5 V
Zasięg	1 mm – 25 mm
Detekcja obiektu	do 12 mm
Pobór prądu	maks. 20 mA
Temperatura pracy	10°C – 30°C
Złącze	goldpin, raster 2,54 mm
Wymiary	30 x 10 mm

FAQ – pytania, które pojawiają się najczęściej

Tak. Moduł jest często używany z Arduino i innymi mikrokontrolerami dzięki prostemu wyjściu cyfrowemu D0.

Tak, to jedno z najczęstszych zastosowań. Skuteczność zależy od wysokości montażu i kontrastu powierzchni.

Tak, ale tylko z bliskiej odległości. To nie jest czujnik do wykrywania obiektów z kilkunastu czy kilkudziesięciu centymetrów.

Może współpracować, ale warto sprawdzić poziomy logiczne wejść w danym układzie i sposób zasilania modułu.
