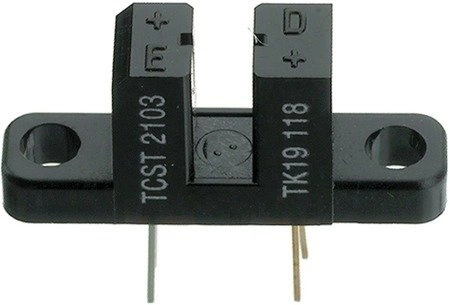

Czujnik optyczny TCST2103 – transoptor szczelinowy do wykrywania obrotu, pozycji i przerwania wiązki

TCST2103 to szczelinowy czujnik optyczny z diodą IR i fototranzystorem NPN. W praktyce stosuje się go tam, gdzie chcesz wykryć obecność elementu w szczelinie, zliczać impulsy z tarczy, sprawdzać prędkość obrotową albo zbudować bezstykowy przełącznik. 🔧

To popularny element do projektów DIY, automatyki, prostych liczników, enkoderów oraz układów pomiarowych. Jeśli szukasz transoptora szczelinowego do odczytu tarczy kodowej, obrotomierza lub detekcji zerwania taśmy, ten model pasuje dokładnie do takich zastosowań.

Do czego możesz go użyć?

• odczyt tarcz kodujących i prostych enkoderów,
• pomiar obrotów silnika, wału lub koła,
• budowa obrotomierza i prędkościomierza,
• detekcja obecności znacznika, chorągiewki lub przesłony,
• bezdotykowe przełączniki krańcowe,
• detekcja zerwania taśmy lub materiału,
• proste układy zliczające impulsy w projektach Arduino, AVR, STM32 i podobnych.

Jak działa transoptor szczelinowy?

W jednej części obudowy znajduje się dioda nadawcza podczerwieni, a po drugiej stronie fototranzystor NPN. Gdy szczelina jest pusta, odbiornik „widzi” wiązkę IR. Gdy w szczelinę wejdzie przesłona, tarcza lub znacznik, wiązka zostaje przerwana i na wyjściu pojawia się zmiana stanu. ⚙️

Dzięki temu możesz wykrywać ruch, pozycję albo liczyć przejścia elementu przez szczelinę bez kontaktu mechanicznego.

Najważniejsze cechy w praktyce

• Szerokość szczeliny: 3.1 mm – ważna przy doborze tarczy, przesłony lub znacznika. 📏
• Wyjście: fototranzystor NPN – łatwe do użycia w prostych układach pomiarowych i sterujących.
• Dioda wejściowa GaAs-IR – element pracuje w podczerwieni, więc nie wymaga światła widzialnego.
• Kompaktowa obudowa – szerokość 6.3 mm, wysokość 10.8 mm.
• Montaż przewlekany – wygodny do prototypowania i lutowania ręcznego. 🛠️

Kompatybilność i typowe podłączenie 🔌

TCST2103 jest komponentem elektronicznym, a nie gotowym modułem z elektroniką sterującą. Oznacza to, że do działania wymaga poprawnego podłączenia diody IR i toru odbiorczego zgodnie z notą katalogową oraz parametrami układu.

Sprawdza się w projektach współpracujących z:

• mikrokontrolerami,
• licznikami impulsów,
• układami TTL/CMOS,
• prostymi wzmacniaczami i komparatorami sygnału,
• układami pomiaru prędkości i pozycji.

Przy projektowaniu pamiętaj o dobraniu odpowiednich rezystorów dla diody nadawczej i fototranzystora oraz o poziomach napięć zgodnych z resztą układu. 💡

Na co zwrócić uwagę przed zakupem? 🚨

• To transoptor szczelinowy, więc wykrywanie odbywa się tylko w obrębie szczeliny.
• Zasięg roboczy wynosi 3.1 mm – element wykrywany musi przechodzić przez szczelinę lub skutecznie ją przesłaniać.
• To nie jest gotowy moduł z wyjściem cyfrowym i zasilaniem na złączach goldpin.
• Do poprawnej pracy potrzebny jest własny układ aplikacyjny lub płytka sterująca.
• Przed montażem warto sprawdzić mechaniczne spasowanie tarczy lub znacznika do szczeliny. 📏

Typowe zastosowania DIY i warsztatowe

• Enkoder tarczowy – do zliczania impulsów z obracającej się tarczy z wycięciami.
• Licznik obrotów – np. dla silnika DC, wentylatora lub osi urządzenia.
• Czujnik pozycji – wykrywanie przejścia dźwigni lub chorągiewki przez szczelinę.
• Detekcja materiału – kontrola obecności taśmy, paska lub folii.
• Automatyka modelarska i hobbystyczna – tam, gdzie liczy się prosty i szybki odczyt bez styku mechanicznego.

Dane techniczne

Typ	TCST 2103
Rodzaj	Transoptor szczelinowy
Wejście	GaAs-IR-Lumin.-dioda
Wyjście	Fototranzystor NPN
Szerokość szczeliny	3.1 mm
Zasięg	3.1 mm
Szerokość netto	6.3 mm
Wysokość netto	10.8 mm
Emiter napięcia zwrotnego U(CEO)	70 V
I(C)	4 mA
I(F)	60 mA
Napięcie w kierunku przewodzenia U(F)	1.25 V
Dostępne w oprogramowaniu PCB	Target 3001!

W praktyce – krótkie wskazówki użytkowe 💡

• Jeśli odczytujesz tarczę kodową, zadbaj o stabilne prowadzenie mechaniczne, aby element nie ocierał o obudowę czujnika.
• Przy szybkich obrotach warto przewidzieć filtrację zakłóceń lub odpowiedni układ formowania sygnału.
• Unikaj błędnego założenia, że to czujnik odbiciowy – ten model działa na zasadzie przerwania wiązki w szczelinie.
• Przed montażem sprawdź wyprowadzenia i parametry robocze w projekcie, szczególnie jeśli podłączasz go bezpośrednio do mikrokontrolera.

FAQ

Tak, ale jako element elektroniczny wymagający prawidłowego układu podłączenia. To nie jest gotowy moduł plug and play.

Tak. To jedno z najczęstszych zastosowań – wystarczy tarcza lub znacznik przechodzący przez szczelinę.

Nie w typowym sensie czujnika odbiciowego. Ten model działa głównie przez przerwanie wiązki pomiędzy nadajnikiem i odbiornikiem.

3.1 mm, dlatego element wykrywany musi mieścić się w tej przestrzeni lub skutecznie ją przesłaniać.
