Zestaw złącz XH 2,54 mm do balancera – naprawa i budowa przewodów Li-Pol

Jeśli naprawiasz przewody balansera w pakietach Li-Pol, robisz własne wiązki do ładowarki albo chcesz mieć zapas najpopularniejszych złącz w warsztacie, ten zestaw rozwiązuje kilka problemów naraz

W komplecie znajdziesz obudowy, wtyki męskie oraz zaciski w popularnych rozmiarach 2 PIN, 3 PIN, 4 PIN i 5 PIN, wszystkie w standardzie XH o rastrze 2,54 mm.

To praktyczny zestaw do serwisu modeli RC, pakietów akumulatorów i przewodów współpracujących z balancerami oraz ładowarkami obsługującymi złącza XH.

Do czego przyda się w praktyce?

• 🔋 do naprawy uszkodzonych wtyków balansera w akumulatorach Li-Pol,
• do dorabiania przewodów balansujących o własnej długości,
• ⚙️ do serwisu ładowarek, balancerów i przejściówek,
• 🛠️ do budowy przewodów w modelarstwie RC, dronach i elektronice zasilanej pakietami,
• jako zestaw warsztatowy, gdy potrzebujesz kilku rozmiarów złącz pod ręką.

Co znajdziesz w zestawie?

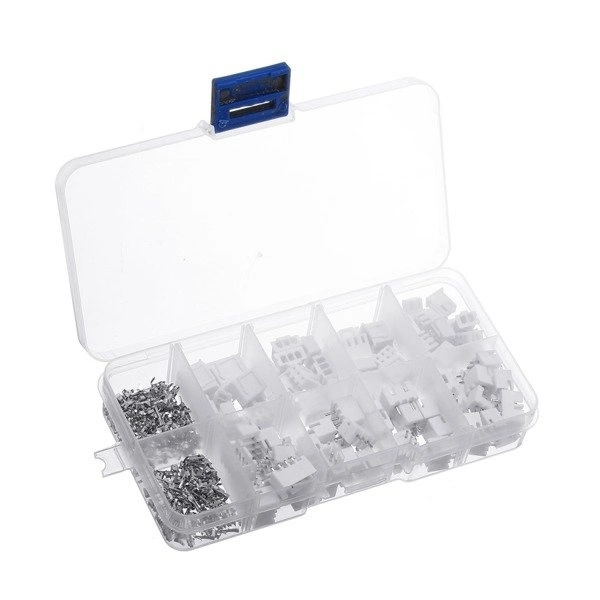

Zestaw zawiera łącznie 230 sztuk elementów do składania połączeń XH:

• obudowa 2 PIN – 10 szt.
• obudowa 3 PIN – 10 szt.
• obudowa 4 PIN – 10 szt.
• obudowa 5 PIN – 10 szt.
• wtyk męski 2 PIN – 10 szt.
• wtyk męski 3 PIN – 10 szt.
• wtyk męski 4 PIN – 10 szt.
• wtyk męski 5 PIN – 10 szt.
• zaciski – 150 szt.

🚨 Tolerancja ilościowa: +/- 5%.

Kompatybilność – z czym pasują te złącza?

Zestaw jest przeznaczony do systemu XH 2,54 mm. To ważne, bo w akumulatorach i ładowarkach występują też inne standardy o innym rastrze i innej geometrii obudowy.

Według danych producenta złącza pasują do balancerów i ładowarek marek:

• E-Sky
• IMAX
• POWER

• 📏 sprawdź raster 2,54 mm,
• 🔌 policz potrzebną liczbę pinów: 2, 3, 4 lub 5,
• 🔋 upewnij się, że Twój pakiet lub ładowarka korzysta właśnie z systemu XH,
• 🛠️ jeśli naprawiasz przewód, porównaj kształt obudowy ze starym złączem.

Jak działa złącze balansera XH?

Złącze balansera służy do wyprowadzenia napięć z poszczególnych cel pakietu. Dzięki temu ładowarka lub balancer może kontrolować napięcie każdej celi osobno i wyrównywać je podczas ładowania 🔋

W praktyce oznacza to bezpieczniejszą obsługę pakietu i możliwość prawidłowego balansowania ogniw.

Montaż i użytkowanie

Zestaw jest przeznaczony do składania przewodów z użyciem zacisków, które montuje się na żyłach przewodu, a następnie wsuwа do odpowiedniej obudowy.

• dobierz właściwą liczbę pinów,
• ✂️ przygotuj przewód,
• 🛠️ zaciśnij kontakt na żyłach,
• wsuń zacisk do obudowy zgodnie z kolejnością przewodów,
• przed podłączeniem sprawdź poprawność ułożenia pinów.

Jeśli pracujesz z pakietami Li-Pol, nie zamieniaj kolejności przewodów. Błędne podłączenie może uszkodzić ładowarkę, balancer albo sam pakiet 🚨

Najczęstsze błędy przy doborze złącz XH

• ❌ pomylenie standardu XH z innym typem złącza,
• ❌ zakup złej liczby pinów,
• ❌ brak kontroli kolejności przewodów po zaciśnięciu,
• ❌ montaż bez sprawdzenia zgodności z gniazdem w ładowarce,
• ❌ użycie uszkodzonego lub źle zaciśniętego styku.

W przypadku pakietów modelarskich zawsze warto porównać nowe złącze ze starym przed pierwszym podłączeniem.

Dane techniczne

Typ złącza	XH
Raster	2,54 mm
Liczba PIN	2 / 3 / 4 / 5
Zastosowanie	złącza balansera, przewody do akumulatorów Li-Pol
Kompatybilność wg opisu	E-Sky, IMAX, POWER
Zawartość zestawu	obudowy, wtyki męskie, zaciski

FAQ – najczęstsze pytania

Tak, to złącza XH stosowane w przewodach balansera pakietów Li-Pol.

Zestaw zawiera obudowy, wtyki męskie oraz zaciski, więc pozwala złożyć kompletne połączenia.

Tak, w opisie wskazano kompatybilność ze sprzętem marki IMAX, o ile używa złączy XH 2,54 mm.

Nie. To zestaw elementów do montażu przewodów i naprawy złącz.

Dlaczego taki zestaw warto mieć w warsztacie?

Zamiast kupować pojedyncze złącza osobno, masz pod ręką kilka najczęściej spotykanych rozmiarów. To wygodne rozwiązanie, gdy serwisujesz różne pakiety, budujesz przejściówki albo po prostu chcesz szybko naprawić uszkodzoną końcówkę bez czekania na kolejną dostawę 📦
