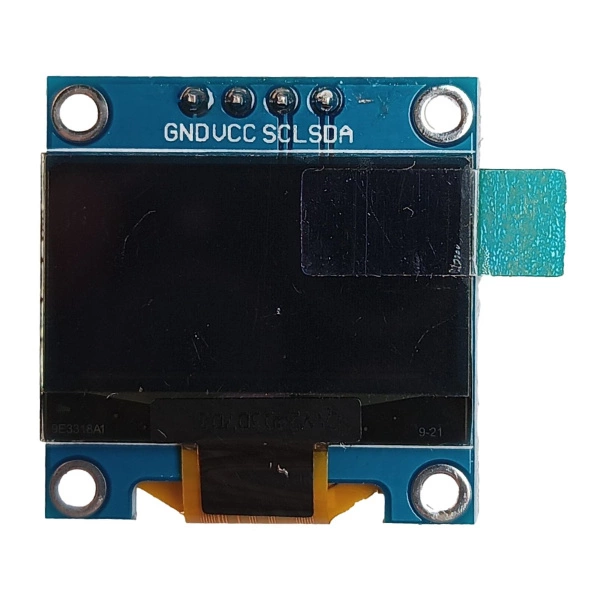

Wyświetlacz OLED 0,96″ 128 x 64 na I2C – mały ekran do Arduino, ESP i innych mikrokontrolerów

Ten moduł OLED 0,96″ z kontrolerem SSD1306 to prosty sposób na dodanie czytelnego ekranu do projektu DIY. Sprawdza się tam, gdzie zwykły LCD bywa zbyt wolny, mało kontrastowy albo zajmuje za dużo miejsca.

Dzięki komunikacji I2C do podłączenia potrzebujesz tylko kilku przewodów: zasilania oraz linii SDA i SCL. To dobry wybór do prostych projektów z Arduino, ale też do bardziej rozbudowanych urządzeń opartych o AVR, PIC czy STM32.

Biały OLED dobrze prezentuje tekst, ikony, proste wykresy i komunikaty systemowe.

Rozdzielczość 128 x 64 daje wystarczająco dużo miejsca na dane, menu i małe grafiki.

Małe wymiary modułu ułatwiają montaż w obudowie.

Do czego możesz go użyć? 💡

To wyświetlacz, który często trafia do projektów, w których liczy się czytelność i oszczędność miejsca. W praktyce sprawdza się m.in. jako:

• ekran statusu w projektach Arduino i ESP,
• wyświetlacz pomiarów z czujników: temperatury, wilgotności, napięcia czy ciśnienia,
• mały panel informacyjny w urządzeniach warsztatowych i domowych,
• interfejs do zegarów, timerów, liczników i prostych menu,
• ekran diagnostyczny w układach prototypowych,
• wyświetlacz danych w robotyce, automatyce i elektronice edukacyjnej.

🏠 Przyda się w projektach domowych, warsztatowych i edukacyjnych, gdzie potrzebujesz szybko pokazać użytkownikowi najważniejsze informacje.

Dlaczego OLED, a nie zwykły LCD?

Największą zaletą technologii OLED jest bardzo wysoki kontrast. Czarne piksele pozostają naprawdę czarne, bo nie są podświetlane jak w typowych wyświetlaczach LCD. Dzięki temu ekran jest bardziej czytelny, szczególnie przy wyświetlaniu prostych informacji na ciemnym tle.

• wysoki kontrast obrazu,
• dobra czytelność tekstu i symboli,
• szybka reakcja ekranu,
• brak potrzeby stosowania klasycznego podświetlenia,
• niewielki pobór mocy – maksymalnie 0,08 W.

To szczególnie ważne przy urządzeniach zasilanych z małych zasilaczy lub projektach, gdzie liczy się prostota i niski pobór energii. 🔋

Kompatybilność i podłączenie 🔌

Moduł korzysta z magistrali I2C, więc podłączenie jest proste i wygodne. To dobry wybór, jeśli chcesz oszczędzić piny mikrokontrolera.

• Arduino
• AVR
• PIC
• STM32
• inne układy i płytki obsługujące I2C

• GND – masa
• VCC – zasilanie
• SCL – linia zegarowa I2C
• SDA – linia danych I2C

⚠️ Producent podaje zasilanie 3 V – 5 V, natomiast na opisie wyprowadzeń znajduje się informacja VCC – +5 V. W praktyce przed podłączeniem warto sprawdzić wymagania swojej płytki i logiki I2C w danym projekcie, aby uniknąć problemów z kompatybilnością.

Jak działa w praktyce? ⚙️

Wyświetlacz otrzymuje dane z mikrokontrolera przez I2C. Program wysyła tekst, piksele lub proste grafiki do kontrolera SSD1306, a ten steruje matrycą OLED.

W praktyce oznacza to, że możesz wyświetlić:

• bieżące odczyty z czujników,
• menu ustawień,
• stany wejść i wyjść,
• komunikaty błędów,
• małe logo lub ikony,
• liczniki, zegary i paski postępu.

To nie jest ekran do filmów czy rozbudowanej grafiki, ale do danych technicznych i prostego interfejsu sprawdza się bardzo dobrze.

Na co zwrócić uwagę przed zakupem? 🚨

• Interfejs: to wersja na I2C, więc nie zastępuje bezpośrednio modułów SPI.
• Rozmiar: ekran ma 0,96″, dlatego najlepiej sprawdza się do krótkich komunikatów i danych liczbowych.
• Kolor obrazu: wyświetlacz świeci na biało.
• Sterownik: projekt powinien obsługiwać SSD1306.
• Miejsce montażu: przed zabudową sprawdź wymiary modułu oraz obszaru aktywnego.

❓ Jeśli szukasz ekranu do dużej ilości tekstu lub bardziej rozbudowanego GUI, warto rozważyć większy wyświetlacz. Jeśli natomiast potrzebujesz małego, prostego i czytelnego panelu – ten moduł będzie trafnym wyborem.

Praktyczne wskazówki użytkowe 🛠️

• Przed pierwszym uruchomieniem sprawdź poprawność połączeń GND, VCC, SDA, SCL.
• Jeśli ekran nie wyświetla danych, najpierw zweryfikuj bibliotekę i konfigurację kontrolera SSD1306.
• W projektach prototypowych dobrze jest opisać przewody I2C, aby uniknąć zamiany linii.
• Przy montażu w obudowie uwzględnij nie tylko wymiary płytki, ale też część aktywną wyświetlacza.

To prosty moduł, ale błędy przy podłączeniu najczęściej wynikają właśnie z pomylenia pinów lub użycia nieodpowiedniej konfiguracji programowej.

Dane techniczne 📏

Typ wyświetlacza	OLED
Przekątna	0,96″
Rozdzielczość	128 x 64
Kolor świecenia	biały
Sterownik	SSD1306
Interfejs	I2C
Zasilanie	3 V – 5 V
Maksymalny pobór mocy	0,08 W
Temperatura pracy	-30°C do 80°C
Wymiary modułu	27 x 27 x 3,5 mm
Część aktywna wyświetlacza	22 x 11 mm

FAQ – pytania, które pojawiają się najczęściej

Tak, moduł jest przeznaczony do pracy m.in. z Arduino i korzysta z wygodnej magistrali I2C.

Tak. Producent wskazuje kompatybilność z platformami AVR, PIC, STM32 i innymi układami obsługującymi I2C.

Tak, ale w zakresie prostych grafik, ikon, symboli i małych bitmap. To ekran głównie do danych i prostego interfejsu.

Tak, właśnie do takich zastosowań jest często wybierany. Ma niewielkie wymiary i wysoki kontrast.

Tak, to wersja świecąca na biało.
