Description

Przełącznik kołyskowy KCD1 ON/OFF 2 PIN – do prostego włączania zasilania 🔌

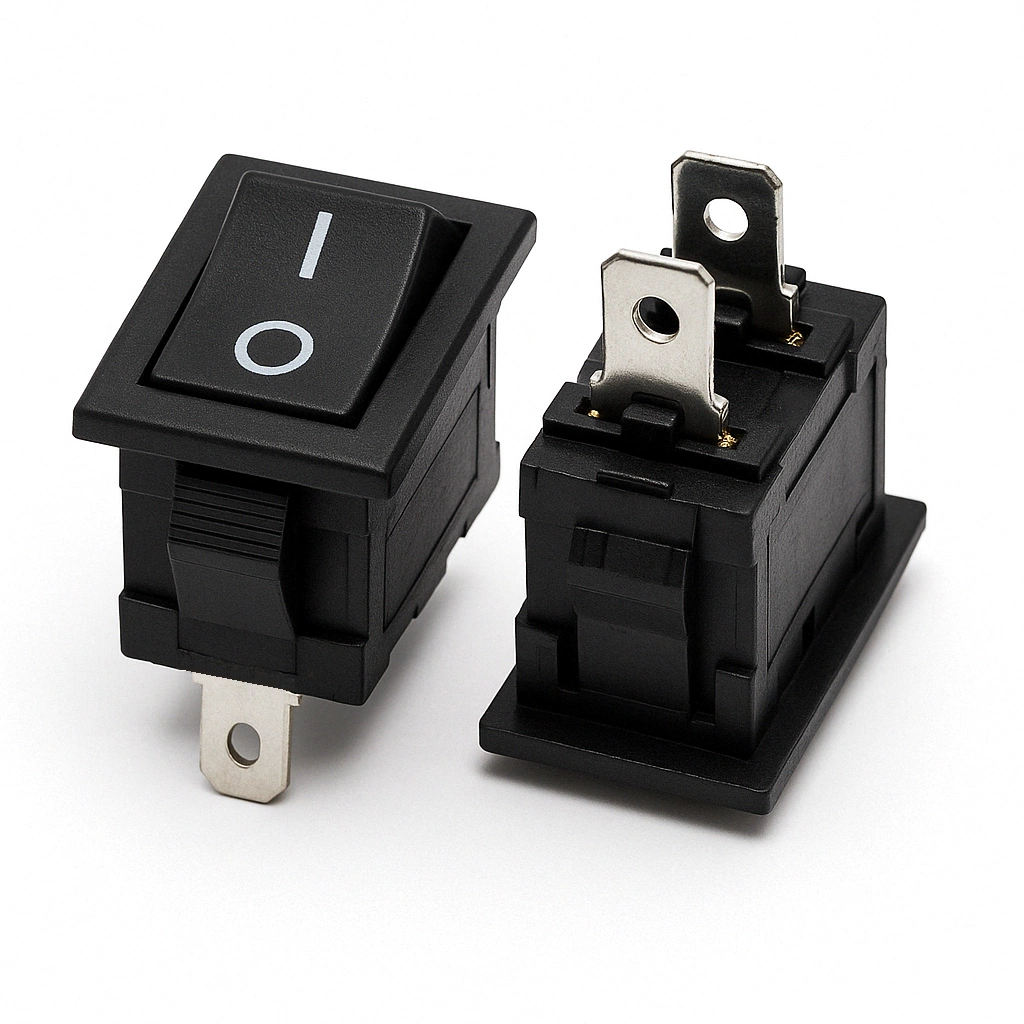

Ten przełącznik kołyskowy bistabilny KCD1 to klasyczny wyłącznik ON/OFF do montażu panelowego. Sprawdzi się tam, gdzie potrzebujesz prostego i trwałego przełączania obwodu – bez podświetlenia, bez dodatkowych funkcji, bez komplikacji.

To dobry wybór do napraw, budowy urządzeń DIY i wymiany zużytego włącznika w sprzęcie elektrycznym oraz elektronicznym. Dzięki 2 pinom podłączenie jest szybkie, a złącza można lutować lub podłączyć konektorami 4.8 mm.

Gdzie sprawdzi się w praktyce? 🛠️

Przełącznik KCD1 stosuje się wszędzie tam, gdzie trzeba ręcznie włączać i wyłączać zasilanie jednego obwodu.

• w urządzeniach elektrycznych i elektronicznych,
• w obudowach DIY i projektach warsztatowych,
• w sprzęcie RTV i AGD,
• w zasilaczach, listwach, panelach sterujących,
• jako zamiennik uszkodzonego przełącznika kołyskowego.

Dzięki kompaktowemu formatowi 21 x 15 mm pasuje do wielu popularnych obudów i paneli czołowych.

Jak działa ten przełącznik? ⚙️

To model bistabilny, czyli po przełączeniu pozostaje w wybranej pozycji:

• ON – obwód jest zamknięty, prąd płynie,
• OFF – obwód jest otwarty, zasilanie odcięte.

Nie jest to przycisk chwilowy. Po naciśnięciu nie wraca sam do poprzedniego położenia.

Przełącznik ma 2 styki, więc służy do prostego rozłączania lub załączania jednego toru. Jeśli szukasz wersji z podświetleniem, dodatkowymi wyprowadzeniami lub przełączaniem między kilkoma obwodami – potrzebny będzie inny typ.

Kompatybilność i montaż 📏

Przed zakupem warto sprawdzić trzy rzeczy: wymiar zewnętrzny, wymiar otworu montażowego i rodzaj konektorów.

• Wymiary przełącznika: 21 x 15 mm
• Wymiary otworu montażowego: 19 x 13 mm
• Złącza: 4.8 mm
• Wyprowadzenia: 2 PIN

Jeśli w Twoim urządzeniu był wcześniej podobny przełącznik kołyskowy panelowy, ten model może być odpowiednim zamiennikiem – pod warunkiem zgodności otworu i parametrów elektrycznych.

• przygotuj otwór montażowy 19 x 13 mm,
• wsuń przełącznik w panel,
• podłącz przewody przez lutowanie lub konektory 4.8 mm,
• sprawdź poprawność połączeń przed uruchomieniem urządzenia.

Na co zwrócić uwagę przed zakupem? 🚨

• To nie jest przełącznik chwilowy – pozostaje w pozycji ON lub OFF.
• Brak podświetlenia – jeśli potrzebujesz sygnalizacji pracy, wybierz wersję podświetlaną.
• 2 PIN – nadaje się do prostego załączania jednego obwodu, nie do bardziej rozbudowanych układów przełączających.
• Sprawdź otwór montażowy – różnice 1–2 mm mają znaczenie.
• Sprawdź obciążenie obwodu – przełącznik musi pracować w granicach dopuszczalnych parametrów.

Dane techniczne

Typ	przełącznik kołyskowy bistabilny
Sposób przełączania	ON/OFF
Ilość PIN	2
Złącza	4.8 mm
Napięcie i prąd	6 A 250 V AC, 10 A 125 V AC
Podświetlenie	brak
Kolor	czarny
Materiał	tworzywo sztuczne
Wymiary	21 x 15 mm
Otwór montażowy	19 x 13 mm
Waga	ok. 2 g

W praktyce 💡

Jeśli naprawiasz urządzenie i potrzebujesz prostego czarnego przełącznika kołyskowego 2 PIN, ten model spełnia dokładnie taką rolę. Nie ma zbędnych dodatków, dlatego dobrze sprawdza się jako zwykły włącznik zasilania do obudowy.

To także wygodne rozwiązanie w projektach DIY, gdy chcesz estetycznie wyprowadzić przełącznik na front obudowy zamiast stosować luźny przełącznik przewodowy.

FAQ – najczęstsze pytania ❓

Nie. To wersja bez podświetlenia.

Tak. Przełącznik ma styki pod konektory 4.8 mm. Możliwe jest też lutowanie przewodów.

Może być stosowany w obwodach zgodnych z jego parametrami: 6 A 250 V AC oraz 10 A 125 V AC. Zawsze należy dobrać go do rzeczywistego obciążenia i konstrukcji urządzenia.

Nie. Wymagany jest otwór montażowy 19 x 13 mm. Przed zakupem warto go zmierzyć.

Nie. To przełącznik bistabilny, więc po naciśnięciu zostaje w wybranej pozycji.

Bezpieczeństwo użytkowania 🔌

Przy pracy z instalacją elektryczną zawsze odłącz zasilanie przed montażem lub wymianą przełącznika. Jeśli nie masz pewności co do sposobu podłączenia, przekroju przewodów lub obciążenia obwodu, skonsultuj instalację z osobą posiadającą odpowiednie kwalifikacje.
