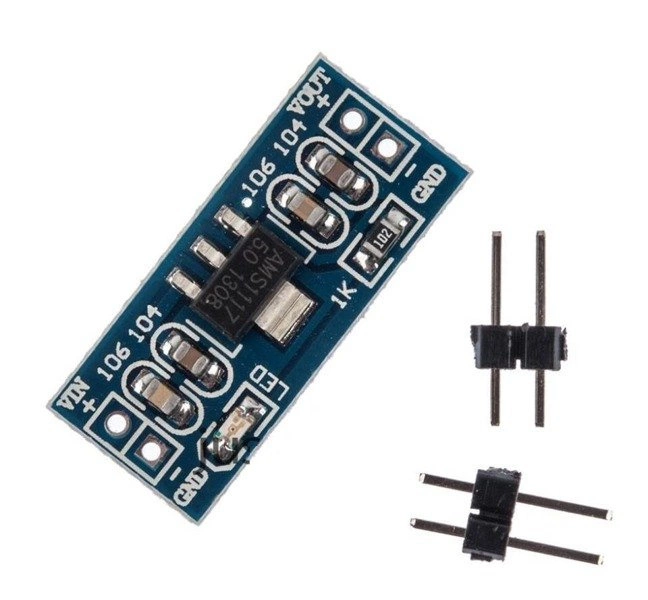

Moduł zasilania AMS1117 3,3 V – do prototypów, płytek stykowych i układów Arduino

Mały moduł ze stabilizatorem AMS1117 / LM1117 3,3 V służy do obniżenia napięcia wejściowego do stałych 3,3 V. To praktyczne rozwiązanie, gdy zasilasz układy logiczne, czujniki lub moduły radiowe wymagające niższego napięcia niż standardowe 5 V.

Dzięki rozstawowi wyprowadzeń pasującemu do typowych płytek stykowych 2,54 mm, moduł sprawdza się w elektronice DIY, nauce, serwisie i szybkich testach prototypów.

Do czego możesz go użyć?

• 🔌 zasilanie modułów 3,3 V z wyższego napięcia wejściowego,
• 🛠️ budowa układów testowych na breadboardzie,
• ⚙️ projekty z mikrokontrolerami i akcesoriami współpracującymi z Arduino, ESP i innymi platformami,
• szybkie przygotowanie stabilnego napięcia w małej obudowie projektu.

Jak działa ten moduł?

Na wejście podajesz napięcie z zakresu 4,75 V do 12 V, a układ stabilizatora obniża je do 3,3 V na wyjściu. Moduł ma także elementy filtrujące na wejściu i wyjściu, co pomaga ograniczyć zakłócenia i utrzymać stabilne napięcie.

To stabilizator liniowy, więc nadmiar napięcia zamieniany jest na ciepło. W praktyce oznacza to, że im wyższe napięcie wejściowe i większy pobór prądu, tym bardziej układ się nagrzewa.

Najważniejsze cechy

• napięcie wyjściowe: 3,3 V,
• maksymalny prąd wyjściowy: 800 mA,
• napięcie wejściowe: 4,75 V – 12 V,
• wyprowadzenia dopasowane do płytek stykowych,
• dioda LED sygnalizująca zasilanie,
• małe wymiary: 26 x 10 mm,
• prosty moduł do szybkiego użycia w projektach DIY.

Kompatybilność i praktyczne zastosowanie

Moduł będzie odpowiedni wszędzie tam, gdzie potrzebujesz stałego napięcia 3,3 V z popularnego źródła zasilania, np. 5 V, 6 V, 9 V lub 12 V.

• ⭐ płytki stykowe i uniwersalne PCB,
• ⭐ układy zasilane napięciem 3,3 V,
• ⭐ projekty Arduino wymagające dodatkowej linii 3,3 V,
• ⭐ testowanie modułów, które nie powinny być zasilane bezpośrednio z 5 V.

Jeśli tworzysz układ z elementami wrażliwymi na napięcie, taki moduł pomaga uniknąć przypadkowego podania zbyt wysokiego zasilania. 🚨

Na co zwrócić uwagę przed zakupem?

To ważny produkt pod względem poprawnego doboru. Nie jest to przetwornica impulsowa, tylko stabilizator liniowy. Oznacza to kilka praktycznych ograniczeń:

• 🚨 napięcie wejściowe musi być wyższe od 3,3 V o około 1 V,
• 🚨 przy większym obciążeniu moduł może się mocno nagrzewać,
• 🚨 deklarowany prąd 800 mA zależy od warunków pracy i chłodzenia,
• 🚨 przy dużym obciążeniu układ AMS może ulec uszkodzeniu i spowodować zwarcie między wejściem a wyjściem.

W praktyce oznacza to, że do bardziej prądożernych urządzeń lub pracy ciągłej z wysokim napięciem wejściowym lepiej rozważyć inne rozwiązanie zasilania.

Jak używać?

• 1️⃣ podłącz napięcie wejściowe do pinów VIN i GND,
• 2️⃣ odbiornik 3,3 V podłącz do wyjścia VOUT i GND,
• 3️⃣ sprawdź polaryzację przed uruchomieniem,
• 4️⃣ przy pierwszym uruchomieniu warto zmierzyć napięcie multimetrem,
• 5️⃣ obserwuj temperaturę modułu przy większym poborze prądu. 🔋

Typowe błędy użytkowników

• ❌ podanie zbyt niskiego napięcia wejściowego, przez co na wyjściu nie ma stabilnych 3,3 V,
• ❌ zasilanie wymagającego odbiornika bez sprawdzenia poboru prądu,
• ❌ montaż w ciasnej obudowie bez odprowadzenia ciepła,
• ❌ mylenie modułu 3,3 V z wersją 5 V,
• ❌ zasilanie bardzo czułych lub drogich układów bez wcześniejszego testu napięcia na wyjściu.

Specyfikacja techniczna

Układ	AMS1117 / LM1117
Napięcie wyjściowe	3,3 V
Maksymalny prąd wyjściowy	800 mA
Napięcie wejściowe	4,75 V – 12 V
Raster wyprowadzeń	2,54 mm
Sygnalizacja zasilania	dioda LED
Wymiary	26 x 10 mm

W zestawie

• moduł zasilania mini AMS1117 – 3,3 V 800 mA

FAQ

Tak, szczególnie jako dodatkowe źródło 3,3 V dla modułów i czujników współpracujących z Arduino.

Tak, 5 V mieści się w podanym zakresie wejściowym i jest często stosowane w praktyce.

Tak, wyprowadzenia przygotowano pod standardowy raster 2,54 mm, typowy dla breadboardów.

To zależy od rzeczywistego poboru prądu. Przy odbiornikach z nagłymi skokami poboru trzeba zwrócić uwagę na nagrzewanie stabilizatora i bezpieczeństwo pracy.

Tak, producent podaje taki zakres, ale przy wyższym napięciu wejściowym i większym obciążeniu moduł będzie wydzielał więcej ciepła. Warto zachować ostrożność. 🚨
