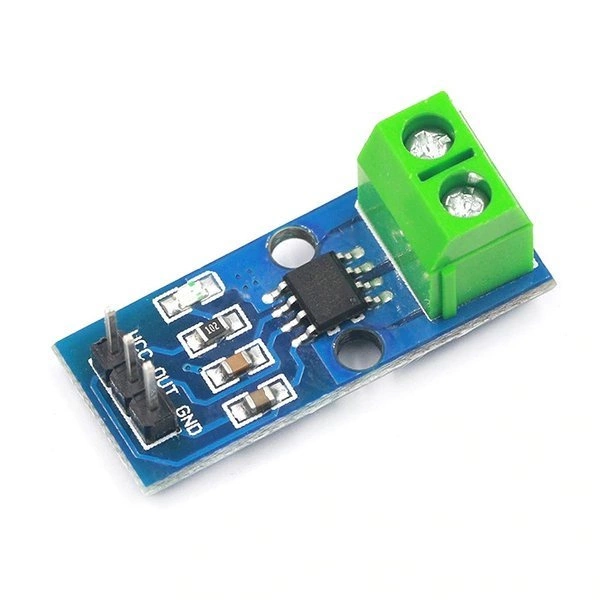

Moduł ACS712 5 A – do pomiaru prądu w projektach Arduino i diagnostyce układów

Jeśli chcesz sprawdzić, jaki prąd pobiera silnik, taśma LED, przetwornica, akumulator albo inny element układu, moduł ACS712 5 A pozwala zrobić to w prosty sposób z poziomu mikrokontrolera. To czujnik prądu oparty o efekt Halla, więc nadaje się do projektów pomiarowych, edukacyjnych i warsztatowych, gdzie liczy się szybki odczyt oraz łatwe podłączenie do Arduino, AVR czy PIC.

W praktyce to dobry wybór do budowy prostych mierników, monitorowania poboru prądu i testowania elektroniki w projektach DIY.

Do czego możesz go użyć?

• 🔋 pomiar poboru prądu przez urządzenia zasilane z 5 V i innych niskonapięciowych układów,
• ⚙️ monitorowanie pracy silników DC, małych pomp, wentylatorów i serwomechanizmów,
• 🛠️ diagnostyka projektów Arduino i własnych płytek prototypowych,
• budowa prostego amperomierza lub systemu logowania zużycia energii,
• 🏠 edukacyjne projekty elektroniki i automatyki domowej.

Jak działa czujnik ACS712?

Moduł mierzy prąd przepływający przez tor prądowy i zamienia go na sygnał analogowy dostępny na wyjściu OUT. Mikrokontroler odczytuje to napięcie przez wejście analogowe i na tej podstawie wylicza natężenie prądu.

Czujnik pracuje w oparciu o efekt Halla, dlatego pomiar jest realizowany bez bezpośredniego „wpinania się” elektroniką pomiarową w ścieżkę sygnałową mikrokontrolera. To wygodne rozwiązanie do prototypowania i testów. 💡

Najważniejsze cechy

• układ pomiarowy oparty o chip ACS712,
• maksymalny prąd pomiaru: 5 A,
• czułość wyjścia: 100 mV/A,
• zasilanie modułu: 5 V,
• wyjście analogowe do współpracy z mikrokontrolerem,
• dioda LED sygnalizująca zasilanie,
• małe wymiary: 31 x 13 mm.

Kompatybilność

Moduł sprawdzi się w projektach z popularnymi platformami, które potrafią odczytywać sygnał analogowy:

• Arduino,
• AVR,
• PIC,
• inne mikrokontrolery z wejściem ADC.

🔌 Do pracy potrzebujesz zasilania 5 V oraz wejścia analogowego do odczytu napięcia z wyjścia czujnika.

Na co zwrócić uwagę przed zakupem?

• 🚨 To wersja 5 A – wybieraj ją do mniejszych obciążeń i dokładniejszego pomiaru niż w wyższych zakresach prądowych.
• 🚨 Producent opisu wyraźnie wskazuje, że górna granica 5 A powinna występować tylko przez krótki czas, aby nie uszkodzić czujnika.
• 🚨 Moduł jest przeznaczony do pomiaru prądu w obwodzie – nie zastępuje zabezpieczeń takich jak bezpiecznik.
• 🚨 Przy bardzo małych prądach i zakłóceniach pomiar wymaga zwykle kalibracji programowej.

W praktyce – kiedy ten moduł ma sens?

Wersja 5 A jest szczególnie przydatna wtedy, gdy chcesz mierzyć prąd z lepszą czułością w małych i średnich obciążeniach. To rozsądny wybór np. do:

• testowania elektroniki pobierającej od kilkuset mA do kilku A,
• monitorowania stanu pracy małych napędów,
• budowy prostych systemów wykrywających przeciążenie,
• pomiaru poboru energii w projektach DIY.

Jeżeli wiesz, że układ będzie stale pracował blisko 5 A, lepiej uwzględnić zapas i dobrać odpowiedni wariant czujnika do wyższego zakresu. 🔧

Jak podłączyć?

Typowy sposób użycia jest prosty:

• VCC → zasilanie 5 V,
• GND → masa układu,
• OUT → wejście analogowe mikrokontrolera,
• tor prądowy → badany obwód podłączony przez złącze śrubowe modułu.

🛠️ Mierzony prąd musi przepływać przez tor prądowy czujnika, inaczej odczyt nie będzie prawidłowy.

Typowe błędy użytkowników

• podłączenie wyjścia OUT do pinu cyfrowego zamiast analogowego,
• próba długotrwałego pomiaru prądu bliskiego 5 A,
• brak wspólnej masy między modułem a mikrokontrolerem,
• pomijanie kalibracji punktu zerowego w programie,
• traktowanie modułu jako gotowego miernika bez obróbki odczytu.

Specyfikacja techniczna

Model	ACS712
Maksymalny prąd pomiaru	5 A
Czułość wyjścia	100 mV/A
Napięcie zasilania	5 V
Sygalizacja zasilania	dioda LED
Wymiary	31 x 13 mm

FAQ – pytania, które pojawiają się najczęściej

Tak. To jedno z najczęstszych zastosowań. Wymaga zasilania 5 V i wejścia analogowego.

Lepiej nie zakładać długotrwałej pracy na granicy zakresu. Z opisu wynika, że 5 A to wartość dopuszczalna tylko przez krótki czas.

Nie. To moduł czujnika prądu. Do odczytu potrzebny jest mikrokontroler lub własny układ pomiarowy.

Tak, bardzo często jest stosowany do nauki pomiarów prądu, pracy z ADC i analizy obciążeń w elektronice.

W zestawie

• Moduł pomiaru prądu ACS712 5 A – 1 szt.
