Miernik napięcia 0–100 V DC do zabudowy – gdzie sprawdzi się w praktyce?

Ten mały woltomierz LED to prosty sposób, żeby dodać czytelny pomiar napięcia DC do własnego urządzenia, rozdzielni, obudowy projektu DIY albo instalacji samochodowej. Sprawdza się wszędzie tam, gdzie chcesz szybko zobaczyć aktualne napięcie bez sięgania po multimetr.

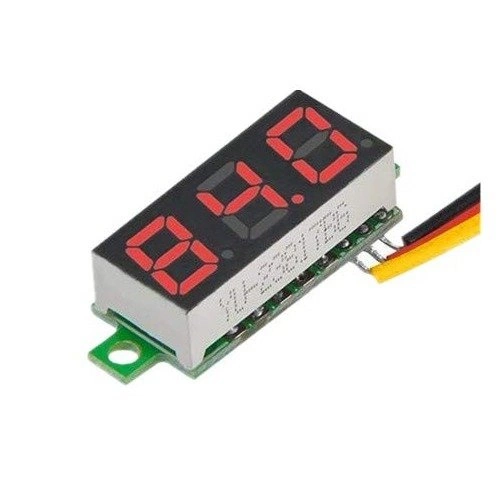

Czerwony wyświetlacz 0,28″ jest dobrze widoczny z bliska, a kompaktowa obudowa z otworami montażowymi ułatwia zabudowę w panelu lub obudowie. 🔧

• kontrola napięcia akumulatora 12 V lub 24 V
• podgląd napięcia zasilacza DC
• pomiar w projektach Arduino, modułach DIY i obudowach warsztatowych
• montaż w samochodzie, przyczepie, łodzi lub instalacji off-grid
• szybka diagnostyka spadków napięcia

Jak działa ten woltomierz?

Moduł ma trzy przewody i mierzy napięcie stałe. Zasilanie wyświetlacza odbywa się osobno, a pomiar realizowany jest przez przewód pomiarowy. Dzięki temu można zasilać moduł z niższego napięcia, a mierzyć szerszy zakres.

• przewód czerwony + czarny – zasilanie modułu: 2,5 V do 30 V DC
• przewód żółty – wejście pomiarowe: 0–100 V DC

To przydatne rozwiązanie np. wtedy, gdy chcesz zasilić wskaźnik z instalacji 5 V, 12 V lub 24 V, a jednocześnie mierzyć inne napięcie w układzie. ⚙️

Jeśli potrzebujesz tylko podglądu napięcia w urządzeniu, ten moduł robi dokładnie to, czego oczekujesz: pokazuje wartość na czerwonym wyświetlaczu bez rozbudowanej konfiguracji i bez dodatkowych przycisków.

Do jakich instalacji pasuje?

Woltomierz nadaje się do instalacji DC. Możesz użyć go w wielu typowych zastosowaniach warsztatowych i mobilnych:

• instalacje samochodowe 12 V i 24 V
• 🔋 monitorowanie akumulatorów i pakietów zasilania
• 🔌 zasilacze laboratoryjne i moduły step-down / step-up
• 🛠️ panele sterujące maszyn, obudowy elektroniki, skrzynki projektowe
• 🏠 systemy hobbystyczne i domowe projekty niskonapięciowe

Ważne: produkt jest przeznaczony do pomiaru napięcia stałego DC. Jeśli chcesz mierzyć napięcie przemienne AC, potrzebny będzie inny typ miernika. 🚨

Najważniejsze zalety

• ⭐ Szeroki zakres pomiaru – od 0 V do 100 V DC
• ⭐ Osobne zasilanie i pomiar – większa elastyczność przy podłączaniu
• ⭐ Kompaktowy rozmiar – łatwy montaż nawet w małej obudowie
• ⭐ Czytelny czerwony LED – szybki podgląd wartości
• ⭐ Szybki odczyt – czas pomiaru 200 ms
• ⭐ Przewody w zestawie – wygodne podłączenie bez kompletowania dodatków

Montaż i podłączenie – na co zwrócić uwagę?

Montaż jest prosty, ale przy pracy z elektroniką warto zachować kilka zasad. 💡

• sprawdź, czy mierzysz napięcie DC, a nie AC
• pilnuj poprawnej polaryzacji przewodów
• zasilanie modułu musi mieścić się w zakresie 2,5 V do 30 V DC
• mierzona wartość na przewodzie żółtym nie może przekraczać 100 V DC
• przy montażu w pojeździe zabezpiecz połączenia przed drganiami i wilgocią

• 🚨 podłączenie do napięcia przemiennego
• 🚨 zamiana plusa z minusem
• 🚨 zasilenie modułu napięciem wyższym niż 30 V na przewodach zasilających
• 🚨 brak izolacji połączeń w instalacji samochodowej lub warsztatowej

Jeśli montujesz miernik w obudowie, dobrze zostawić trochę miejsca na przewody i swobodny dostęp do punktów lutowniczych lub złącz. 📏

Specyfikacja techniczna

Typ produktu	Woltomierz panelowy / moduł do zabudowy
Zakres pomiaru	0–100 V DC
Zasilanie modułu	2,5 V do 30 V DC
Przewód pomiarowy	żółty
Wyświetlacz	LED 0,28″, czerwony
Szybkość pomiaru	200 ms
Wymiary	30 x 11,7 x 9,2 mm
Temperatura pracy	-10 °C do +65 °C
Maksymalna wilgotność	10–80%

FAQ – najczęstsze pytania

Tak, można go wykorzystać w instalacjach samochodowych DC, np. do podglądu napięcia akumulatora lub zasilania dodatkowych urządzeń.

Tak. Zakres pomiarowy obejmuje od 0 V do 100 V DC, więc typowe instalacje 12 V i 24 V mieszczą się w zakresie pracy.

Moduł ma osobne przewody zasilające i pomiarowe, co daje elastyczność. Przy projektowaniu połączenia warto trzymać się zakresów napięcia podanych w specyfikacji.

Nie. To miernik do napięcia stałego DC i zakresu do 100 V. Nie jest przeznaczony do bezpośredniego pomiaru sieci 230 V AC. 🚨

Zawartość zestawu

• miernik woltomierz 0–100 V – 0,28″ z przewodami – 1 szt.
