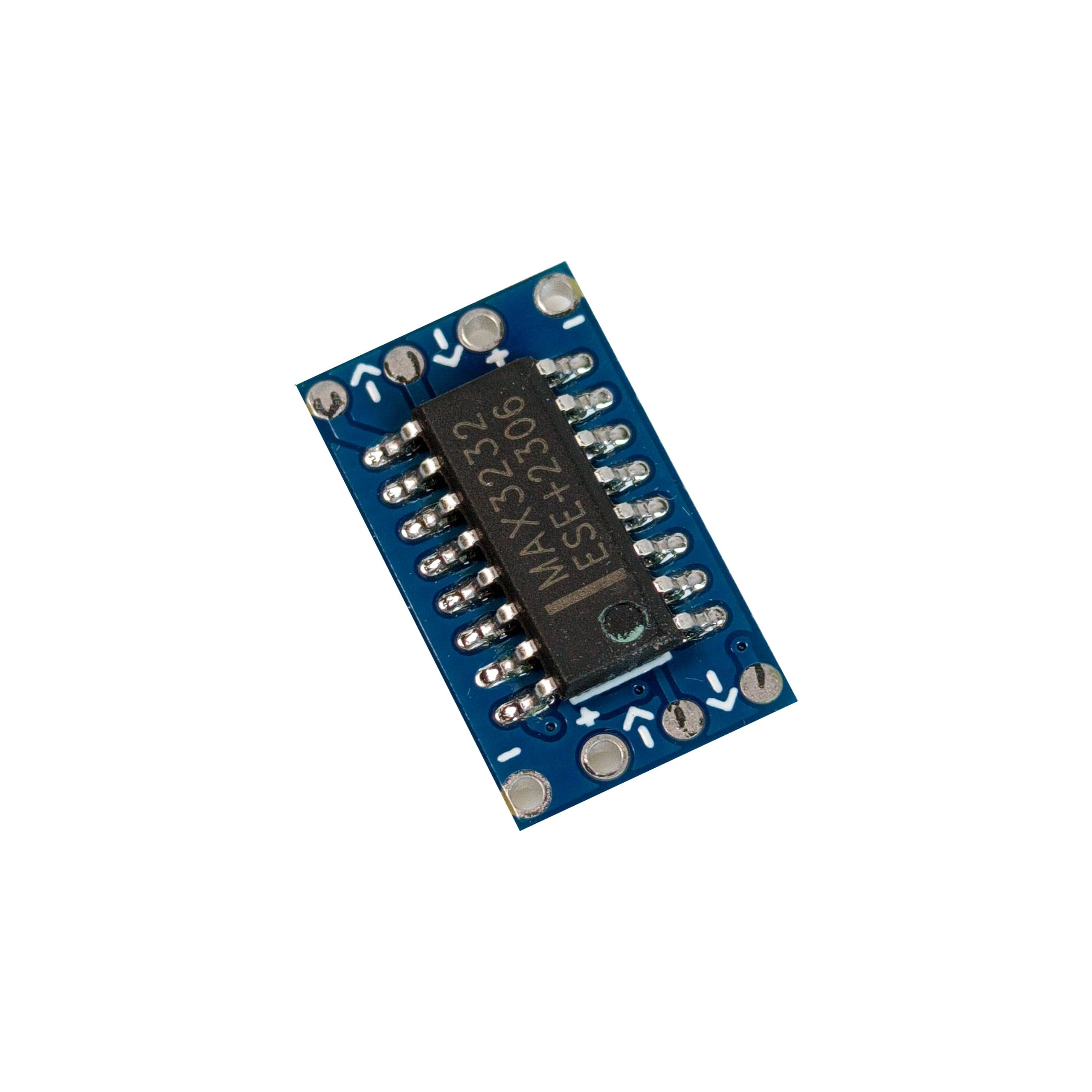

Konwerter RS232-TTL MAX3232 – do połączenia Arduino i mikrokontrolerów z urządzeniami RS232

Ten mini konwerter MAX3232 pozwala bezpiecznie połączyć logikę TTL 3,3 V lub 5 V z interfejsem RS232. To praktyczny moduł do projektów z Arduino, układami DIY, sterownikami, terminalami, modułami komunikacyjnymi i starszym sprzętem wyposażonym w port szeregowy RS232.

Jeśli masz urządzenie, które nadaje po UART TTL, a chcesz komunikować się z portem RS232, sam przewód nie wystarczy. Potrzebna jest konwersja poziomów napięć – i właśnie do tego służy ten moduł.

Do czego przydaje się ten konwerter? 🔧

• do komunikacji Arduino z urządzeniami RS232,
• do podłączania mikrokontrolera do starszych urządzeń przemysłowych,
• do projektów serwisowych i diagnostycznych,
• do budowy własnych adapterów komunikacyjnych,
• do integracji modułów TTL UART z urządzeniami korzystającymi ze standardu RS232.

To dobry wybór wtedy, gdy chcesz połączyć nowoczesną elektronikę niskonapięciową z urządzeniem, które oczekuje sygnałów RS232. 💡

Jak działa konwerter MAX3232?

Układ MAX3232CSE tłumaczy poziomy napięć między dwoma różnymi standardami transmisji szeregowej:

• TTL UART – typowy dla Arduino, ESP, STM32 i innych układów cyfrowych,
• RS232 – stosowany w wielu komputerach, sterownikach, terminalach i urządzeniach przemysłowych.

Dzięki temu nie ryzykujesz bezpośredniego podania niewłaściwego poziomu napięcia na wejścia mikrokontrolera. To ważne nie tylko dla poprawnej transmisji, ale też dla bezpieczeństwa podłączonego układu. 🚨

Kompatybilność – z czym będzie działać? ⚙️

Moduł jest przeznaczony do systemów cyfrowych pracujących w zakresie 3 V do 5 V. Dzięki temu pasuje do wielu popularnych platform i układów.

• Arduino
• mikrokontrolery AVR
• układy STM32
• moduły UART 3,3 V i 5 V
• inne systemy logiczne z interfejsem szeregowym TTL

• urządzenia z klasycznym interfejsem szeregowym RS232,
• sterowniki, terminale, urządzenia serwisowe,
• sprzęt komunikacyjny i przemysłowy korzystający z RS232.

Ważne: to jest konwerter RS232 ↔ TTL, a nie adapter USB-RS232. Nie zastępuje przewodu USB-UART ani interfejsu USB-COM. ❗

Na co zwrócić uwagę przed zakupem? ❓

• Sprawdź, czy Twoje urządzenie naprawdę używa RS232, a nie TTL UART.
• Upewnij się, że logika po stronie mikrokontrolera mieści się w zakresie 3 V – 5 V.
• Prędkość transmisji nie powinna przekraczać 120 kbps.
• To mini moduł – przed montażem sprawdź, czy jego wymiary pasują do projektu.

Najczęstszy błąd to mylenie sygnałów TTL z RS232. Oba standardy używają transmisji szeregowej, ale mają inne poziomy napięć i nie są podłączane bezpośrednio. 🚨

W praktyce – gdzie taki moduł sprawdza się najlepiej? 🛠️

• przy uruchamianiu starszych urządzeń z portem RS232,
• w projektach automatyki i elektroniki warsztatowej,
• przy odczycie danych z urządzeń pomiarowych,
• w serwisie sprzętu z komunikacją szeregową,
• podczas budowy własnych przejściówek i interfejsów komunikacyjnych.

Dzięki niewielkim wymiarom konwerter łatwo zmieścić w obudowie urządzenia, własnym kablu serwisowym albo małym module testowym. 📦

Jak używać?

Podłączenie jest proste, ale warto zachować podstawowe zasady:

• po stronie logicznej podłącz sygnały TX, RX, zasilanie i masę,
• po stronie RS232 podłącz linię komunikacyjną urządzenia zgodnie z jego opisem,
• skrzyżuj linie transmisyjne tam, gdzie wymaga tego aplikacja, czyli TX do RX i RX do TX,
• przed uruchomieniem sprawdź napięcie zasilania modułu.

Jeżeli komunikacja nie działa, najpierw sprawdź:

• czy nie są zamienione linie TX i RX,
• czy urządzenie po drugiej stronie to na pewno RS232,
• czy ustawiona prędkość transmisji mieści się w zakresie modułu,
• czy masa układów jest poprawnie połączona.

Najważniejsze cechy

• konwersja poziomów napięć RS232 ↔ TTL,
• obsługa logiki 3 V do 5 V,
• układ MAX3232CSE,
• mały rozmiar – wygodny do zabudowy,
• dobry do Arduino i innych projektów mikrokontrolerowych,
• maksymalna transmisja do 120 kbps.

Dane techniczne 📏

Chip	MAX3232CSE
Zakres napięć	3 V – 5 V
Transmisja	do 120 kbps
Wymiary	9,4 mm × 15,9 mm

FAQ – najczęstsze pytania

Tak, konwerter współpracuje z systemami logicznymi 3 V – 5 V, więc nadaje się do wielu płytek Arduino i podobnych układów.

Nie. Do takiego połączenia potrzebny jest konwerter poziomów napięć, taki jak MAX3232. Bez niego możesz uzyskać błędną transmisję lub uszkodzić układ. 🚨

Nie. To konwerter między TTL UART a RS232. Nie realizuje komunikacji USB.

Zalecana transmisja to maksymalnie 120 kbps.

Zawartość zestawu 📦

• Konwerter RS232-TTL MAX3232 – 1 szt.
