Description

Gniazda bananowe 4 mm do panelu – szybkie wyprowadzenie zasilania i pomiarów

Ta para krótkich gniazd bananowych 4 mm sprawdzi się wszędzie tam, gdzie chcesz wygodnie wyprowadzić połączenie na obudowę, panel czołowy lub skrzynkę projektową. To praktyczne rozwiązanie do zasilaczy, prostych stanowisk testowych, urządzeń DIY, modułów warsztatowych i napraw elektroniki. 🔌🛠️

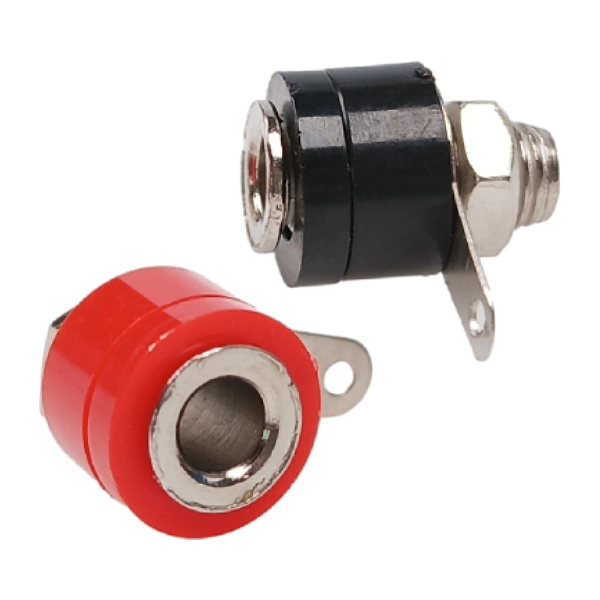

W zestawie otrzymujesz 2 gniazda: czerwone i czarne, czyli standardowy komplet do oznaczenia plusa i minusa albo dwóch linii sygnałowych.

Gdzie takie gniazda sprawdzają się w praktyce?

• w zasilaczach warsztatowych i obudowach DIY,
• w panelach pomiarowych i adapterach testowych,
• przy budowie skrzynek zasilających i stanowisk serwisowych,
• w projektach szkolnych, hobbystycznych i prototypach,
• jako wyprowadzenie połączenia dla przewodów zakończonych wtykiem bananowym 4 mm.

Dzięki krótkiej konstrukcji łatwiej zmieścić je w płytszych obudowach, gdzie liczy się każdy milimetr przestrzeni. 📏

Co warto wiedzieć przed zakupem?

To są gniazda panelowe, czyli montowane w otworze obudowy. Przewód podłącza się od wewnętrznej strony przez lutowanie do końcówki oczkowej, a samo gniazdo jest mocowane mechanicznie na panelu.

• Średnica gniazda: 4 mm – pasuje do standardowych wtyków bananowych 4 mm,
• otwór montażowy: 8 mm,
• długość całkowita: 15 mm – wersja krótka,
• montaż: na panel, przykręcany,
• podłączenie przewodu: lutowane.

Jeśli szukasz gniazda do szybkiego montażu w urządzeniu, bez dużej głębokości zabudowy, ten wariant będzie dobrym wyborem. 💡

Kompatybilność

Produkt jest przeznaczony do współpracy z wtykami bananowymi 4 mm. To jeden z najczęściej spotykanych standardów w elektronice, laboratoriach i warsztacie.

• pasuje do przewodów pomiarowych z wtykiem 4 mm,
• 🔋 nadaje się do wyprowadzeń niskonapięciowych do 60 V,
• ⚙️ sprawdzi się w układach o prądzie do 19 A, jeśli cały tor połączeniowy jest do tego przystosowany.

Uwaga praktyczna: samo gniazdo to tylko jeden element układu. O końcowym bezpieczeństwie i obciążalności decydują także przewód, jakość lutowania, grubość ścieżek lub zacisków oraz sposób montażu. 🚨

Jak zamontować gniazdo bananowe na panelu?

1. Przygotuj otwór 8 mm w panelu lub obudowie.
2. Przełóż gniazdo przez panel od właściwej strony.
3. Ustaw pozycję końcówki montażowej tak, aby przewód nie był naprężony.
4. Przykręć element.
5. Przylutuj przewód do końcówki oczkowej.
6. Sprawdź poprawność polaryzacji – zwyczajowo czerwony = plus, czarny = minus.

Przy projektach DIY warto zostawić trochę luzu na przewodzie, żeby uniknąć wyłamywania końcówki przy otwieraniu obudowy.

Na co zwrócić uwagę?

• ❓ Nie myl średnicy gniazda z otworem montażowym – wtyk ma 4 mm, ale otwór w panelu powinien mieć 8 mm.
• ❓ To wersja krótka, więc jest wygodna przy małej ilości miejsca, ale przed montażem i tak warto sprawdzić przestrzeń za panelem.
• ❓ Gniazda mają izolację w kolorach czerwonym i czarnym, mimo że w danych technicznych pojawia się kolor czarny – w zestawie znajduje się para kolorystyczna do oznaczenia biegunów.
• 🚨 Produkt nie jest opisany jako wodoszczelny ani pyłoszczelny, więc do zastosowań zewnętrznych potrzebna będzie odpowiednia obudowa.

Specyfikacja techniczna

Typ	gniazdo bananowe panelowe
Zestaw	para: czerwone + czarne
Średnica wewnętrzna	4 mm
Otwór montażowy	8 mm
Montaż	na panel, przykręcany
Montaż przewodu	lutowany
Długość całkowita	15 mm
Prąd znamionowy	19 A
Napięcie znamionowe	60 V
Materiał styku	stop cynku niklowany
Materiał izolacji	ABS

FAQ – najczęstsze pytania

Tak, jeśli przewody mają wtyki bananowe 4 mm.

Tak, w komplecie jest para gniazd: czerwone i czarne.

Tak, to typowe zastosowanie tego rodzaju gniazd panelowych. Sprawdź tylko otwór 8 mm i miejsce za panelem.

Zgodnie z danymi producenta przewód montuje się przez lutowanie, więc jeśli szukasz wersji zaciskanej lub skręcanej, warto wybrać inny typ.

Zawartość zestawu 📦

• Gniazdo bananowe 4 mm – para
• kolor: czerwone + czarne
• wersja: przykręcane, krótkie
