Description

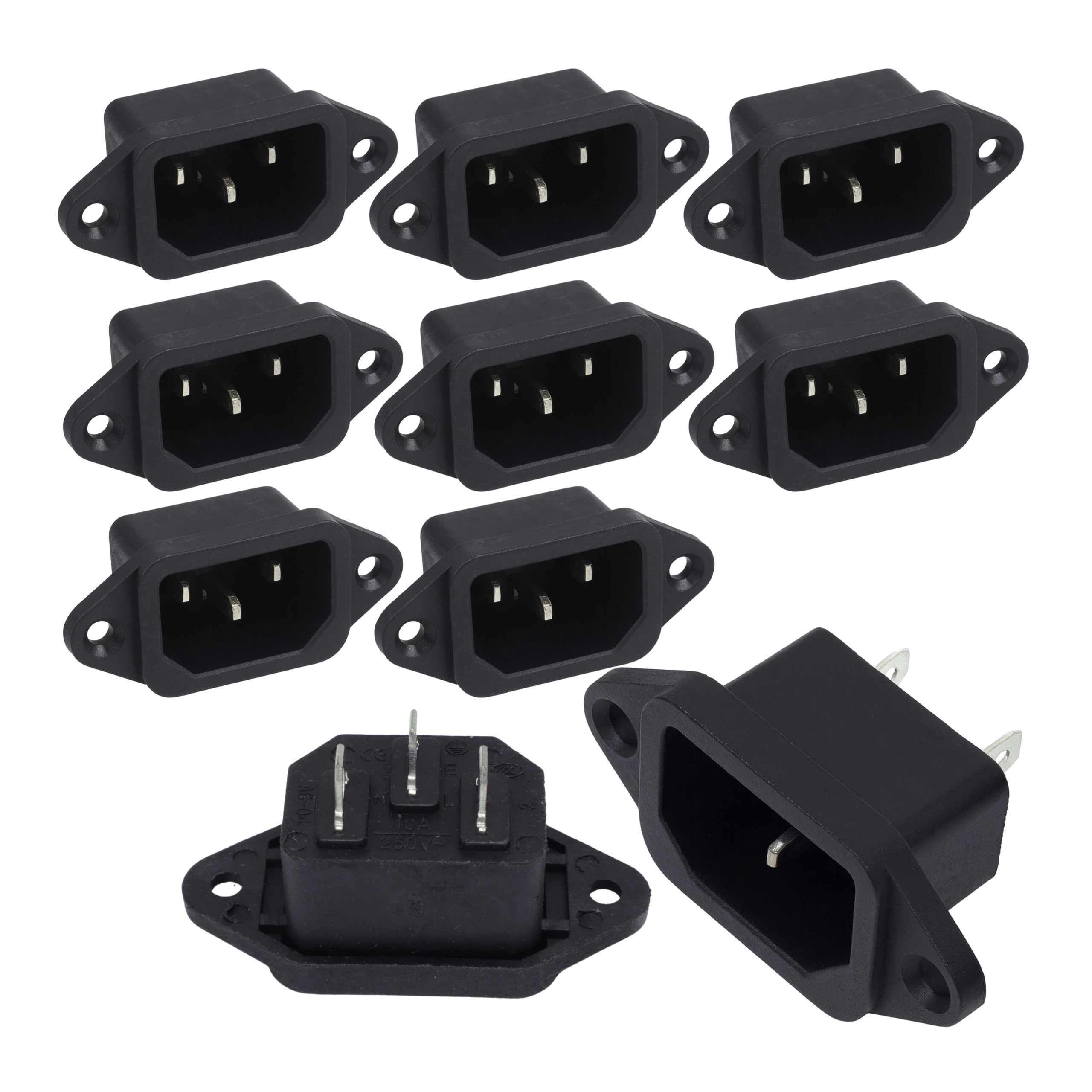

Gniazdo AC IEC męskie do montażu w obudowie 🔌

To panelowe gniazdo zasilające IEC w wersji męskiej, przeznaczone do przykręcenia do obudowy urządzenia. Sprawdza się wszędzie tam, gdzie chcesz estetycznie i pewnie wyprowadzić zasilanie sieciowe 230 V do własnej konstrukcji.

Najczęściej wybierane do projektów DIY, obudów elektroniki, zasilaczy, urządzeń warsztatowych, testerów, sterowników i własnych modułów zasilanych z sieci.

Do czego przyda się w praktyce? 🛠️

• do budowy własnych urządzeń zasilanych z sieci AC,
• do wymiany uszkodzonego gniazda IEC w obudowie,
• do projektów warsztatowych i hobbystycznych,
• do obudów uniwersalnych, metalowych i plastikowych,
• do sprzętu, w którym chcesz zastosować standardowy przewód zasilający IEC.

Jeśli budujesz urządzenie, które ma mieć odłączany kabel zasilający zamiast przewodu na stałe, taki typ gniazda jest praktycznym i często stosowanym rozwiązaniem.

Najważniejsze cechy

• typ: gniazdo AC IEC męskie, trapezowe,
• montaż: przykręcane do obudowy,
• napięcie dopuszczalne: 250 V,
• prąd maksymalny: 10 A,
• zastosowanie: urządzenia sieciowe, projekty DIY, naprawy i modernizacje.

Jak działa takie gniazdo? ⚙️

Gniazdo montuje się w wycięciu obudowy i przykręca śrubami. Od zewnątrz podłączasz przewód zasilający IEC, a od wewnątrz przewody instalacji urządzenia do odpowiednich styków.

To rozwiązanie pozwala wykonać bardziej uporządkowane i serwisowalne zasilanie niż w przypadku przewodu wyprowadzonego bezpośrednio z obudowy.

Kompatybilność i na co uważać ❓

Przed zakupem warto sprawdzić kilka rzeczy:

• rodzaj złącza: to wersja męska, montowana w urządzeniu,
• kształt otworu montażowego: gniazdo ma formę trapezową,
• sposób mocowania: wymaga przykręcenia do panelu lub obudowy,
• parametry elektryczne: maksymalnie 250 V i 10 A,
• miejsce montażu: upewnij się, że w obudowie jest dość miejsca na korpus i konektory od strony wewnętrznej.

Montaż w obudowie 🔧

Sam montaż jest prosty, ale wymaga dokładności:

• wytnij otwór dopasowany do kształtu panelu,
• sprawdź ustawienie gniazda przed wierceniem otworów pod śruby,
• przykręć element stabilnie, bez naprężeń obudowy,
• podłącz przewody wewnętrzne zgodnie z oznaczeniami styków,
• przed uruchomieniem skontroluj połączenia i izolację.

🚨 To element do pracy z napięciem sieciowym. Jeśli nie masz doświadczenia w podłączaniu zasilania AC, montaż warto zlecić osobie z odpowiednimi kwalifikacjami.

Typowe zastosowania DIY 🏠

• zasilacze w obudowach własnej konstrukcji,
• stacje robocze i urządzenia warsztatowe,
• sterowniki i moduły automatyki,
• obudowy projektowe do elektroniki,
• naprawy sprzętu z uszkodzonym wejściem zasilania.

Bezpieczeństwo użytkowania 🚨

• nie przekraczaj parametrów 250 V / 10 A,
• stosuj wyłącznie w urządzeniach zaprojektowanych do pracy z zasilaniem sieciowym,
• zadbaj o poprawne uziemienie, jeśli wymaga tego konstrukcja urządzenia,
• nie uruchamiaj sprzętu z luźno osadzonym gniazdem,
• po montażu sprawdź pewność styku i brak zwarć.

Specyfikacja techniczna 📏

Nazwa	Gniazdo AC IEC – męskie – trapezowe – przykręcane do obudowy
Typ złącza	IEC, męskie
Kształt	trapezowe
Montaż	do obudowy, przykręcane
Napięcie dopuszczalne	250 V
Prąd maksymalny	10 A
Zawartość zestawu	1 szt.

FAQ

Tak, to panelowe gniazdo IEC przeznaczone do osadzenia i przykręcenia w obudowie.

Tak To częsty wybór do projektów DIY, zasilaczy, sterowników i urządzeń warsztatowych z zasilaniem sieciowym.

Tak, o ile zgadza się typ złącza, sposób montażu oraz wymiary otworu w obudowie.

Nie, zestaw zawiera 1 sztukę gniazda.

W praktyce: kiedy warto wybrać ten typ? 💡

Jeśli zależy Ci na klasycznym wejściu zasilania IEC, stabilnym mocowaniu do panelu i prostym serwisie urządzenia, ten model będzie dobrym wyborem. To mały element, ale mocno wpływa na wygodę użytkowania gotowego projektu.

Do własnej konstrukcji możesz dobrać także obudowy uniwersalne o różnych wymiarach i kształtach.
