Czujnik temperatury do pieca, grzałki, prasy i układów grzewczych

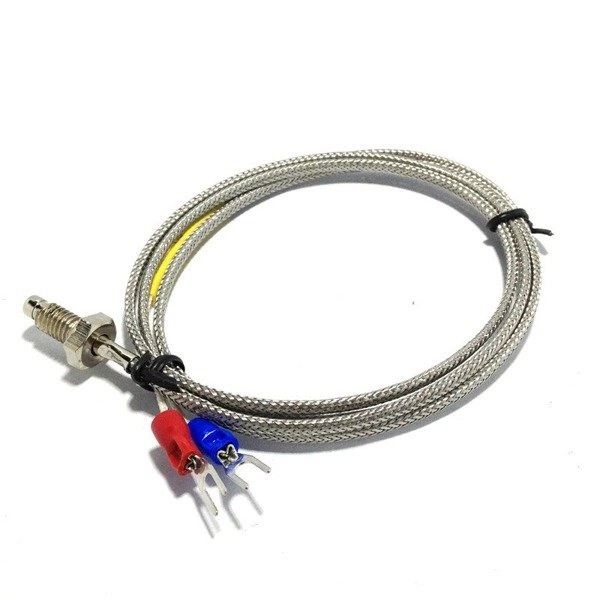

Ta termopara typu K to prosty czujnik do pomiaru wysokiej temperatury w miejscach, gdzie zwykły sensor elektroniczny nie daje rady. Sprawdza się w urządzeniach grzewczych, projektach DIY, automatyce warsztatowej i maszynach, w których liczy się szybki montaż oraz stabilny odczyt.

Najważniejsza cecha w praktyce: sonda ma formę śruby z gwintem M6, więc można ją łatwo wkręcić w przygotowany otwór montażowy 🔧. To wygodne rozwiązanie np. w blokach grzewczych, metalowych obudowach, głowicach i elementach roboczych maszyn.

Gdzie taka termopara sprawdzi się najlepiej?

• pomiar temperatury w blokach grzewczych i obudowach metalowych,
• piece, podgrzewacze, grzałki i układy kontroli temperatury,
• projekty DIY z regulatorem temperatury lub sterownikiem,
• maszyny warsztatowe i stanowiska testowe,
• zastosowania przemysłowe i półprzemysłowe, gdzie czujnik pracuje w trudniejszych warunkach.

Dzięki przewodowi o długości 100 cm łatwiej poprowadzić połączenie do sterownika, miernika lub regulatora temperatury bez montowania elektroniki bezpośrednio przy gorącym elemencie.

Co warto wiedzieć przed zakupem?

To termopara typu K, więc musi współpracować z urządzeniem obsługującym właśnie taki typ czujnika. Jeśli sterownik lub miernik jest przygotowany pod PT100, NTC, DS18B20 albo inny standard, ten model nie będzie pasował ❗

• Typ czujnika: termopara K
• Gwint montażowy: M6 x 1,25
• Zakres pracy: 0-600 C
• Długość przewodu: 100 cm

Przed zakupem sprawdź przede wszystkim typ wejścia w regulatorze oraz wymagany gwint montażowy.

Budowa i korzyści użytkowe

Sonda została wykonana ze stali nierdzewnej, dlatego nadaje się do pracy w środowisku warsztatowym i przy elementach nagrzewających się do wysokich temperatur. Sama końcówka pomiarowa ma kompaktowe wymiary, więc łatwo zmieścić ją tam, gdzie brakuje miejsca 📏.

• Sonda: stal nierdzewna
• Średnica sondy: 4 mm
• Długość sondy: 16 mm
• Długość osłony z gwintem: 13 mm
• Przewód: włókno szklane w oplocie stalowym

W praktyce oznacza to lepszą odporność mechaniczną niż w przypadku cienkich, luźnych sond bez osłony i wygodniejszy montaż niż przy czujnikach wciskanych lub mocowanych opaską.

Jak działa termopara typu K?

Termopara mierzy temperaturę na podstawie zjawiska powstawania napięcia na styku dwóch różnych metali. Sterownik lub miernik przelicza ten sygnał na wartość temperatury 🌡️.

Dla użytkownika najważniejsze są 3 rzeczy:

• czujnik musi być podłączony do wejścia dla termopary K,
• biegunowość przewodów ma znaczenie,
• miejsce montażu ma duży wpływ na dokładność odczytu.

Montaż w praktyce

Montaż jest prosty: czujnik wkręca się w otwór z gwintem M6 x 1,25. Taki sposób mocowania poprawia kontakt z mierzonym elementem i ogranicza ryzyko przesuwania się sondy podczas pracy 🛠️.

• Sprawdź zgodność gwintu w urządzeniu.
• Nie prowadź przewodu luźno przy ruchomych częściach maszyny.
• Unikaj zbyt ostrych zagięć kabla przy samej sondzie.
• Podłącz przewody zgodnie z oznaczeniem wejścia termopary w sterowniku.
• Jeśli mierzysz temperaturę elementu metalowego, zadbaj o stabilne osadzenie czujnika w punkcie pomiarowym.

Typowe zastosowania DIY i warsztatowe

• ⚙️ pomiar temperatury formy, bloku grzewczego lub głowicy,
• modernizacja urządzeń grzewczych i stanowisk testowych,
• 🏠 układy ogrzewania technicznego i podgrzewania elementów,
• zastosowania warsztatowe tam, gdzie potrzebny jest czujnik na wyższe temperatury.

Ograniczenia i kompatybilność

Żeby uniknąć błędnego zakupu, warto pamiętać o kilku ograniczeniach:

• 🚨 to nie jest czujnik rezystancyjny PT100/PT1000,
• 🚨 to nie jest cyfrowy sensor temperatury,
• 🚨 wymaga urządzenia obsługującego termoparę typu K,
• 🚨 zakres podany przez producenta to 0-600 C, więc nie należy przekraczać tej wartości,
• 🚨 przed montażem trzeba mieć przygotowany otwór z gwintem M6 x 1,25.

Specyfikacja techniczna

Nazwa	Czujnik temperatury termopara
Typ	termopara K
Zakres temperatur	0-600 C
Gwint	M6 x 1,25
Materiał sondy	stal nierdzewna
Średnica sondy	4 mm
Długość sondy	16 mm
Długość osłony z gwintem	13 mm
Przewód	włókno szklane w oplocie stalowym
Długość przewodu	100 cm

FAQ

Nie. Musi to być regulator lub miernik obsługujący termoparę typu K.

Tak, jeśli element ma przygotowany gwint M6 x 1,25.

Tak, zakres pracy podany dla tego modelu to 0-600 C.

Przewód wykonano z włókna szklanego w oplocie stalowym, co pomaga w pracy w otoczeniu podwyższonej temperatury i przy zastosowaniach warsztatowych.

Zawartość zestawu 📦

• Czujnik Temperatury Termopara 100 cm – 1 szt.
