5 x przekaźnik SONGLE SRD-12VDC-SL-C 12 V – do przełączania obciążeń AC i DC 🔌

To zestaw 5 przekaźników elektromagnetycznych z cewką 12 V DC i jednym stykiem przełącznym NO/NC/COM. Taki element stosuje się wtedy, gdy chcesz małym sygnałem sterującym włączać lub przełączać większe obciążenie – na przykład lampę, zasilanie urządzenia, pompę, wentylator albo inny obwód w projekcie DIY.

Model SONGLE SRD-12VDC-SL-C to bardzo popularny przekaźnik przewlekany, często spotykany w sterownikach, modułach automatyki, alarmach i układach opartych o mikrokontrolery.

Do czego sprawdzi się w praktyce? ⚙️

Ten przekaźnik przyda się wszędzie tam, gdzie potrzebujesz galwanicznie oddzielić obwód sterowania od obwodu obciążenia i przełączać napięcie lub prąd za pomocą sygnału 12 V.

• sterowanie oświetleniem
• układy automatyki domowej i warsztatowej
• projekty Arduino, ESP, STM i inne sterowniki – przy odpowiednim układzie sterowania cewką
• centrale alarmowe i moduły wykonawcze
• przełączanie zasilania urządzeń DC
• naprawy i budowa własnych płytek PCB

Jeśli budujesz własny moduł przekaźnikowy na 12 V albo wymieniasz uszkodzony element w urządzeniu, to jest właśnie ten typ, którego zwykle się szuka po oznaczeniu SRD-12VDC-SL-C.

Jak działa ten przekaźnik? 💡

W środku znajduje się cewka 12 V DC. Po podaniu napięcia cewka wytwarza pole elektromagnetyczne, które przełącza styk roboczy.

• COM – styk wspólny
• NO – styk normalnie otwarty
• NC – styk normalnie zamknięty

Dzięki temu możesz wybrać, czy po załączeniu przekaźnika obwód ma się włączyć, czy rozłączyć. To przydatne zarówno w prostych układach on/off, jak i w automatyce, gdzie logika działania ma znaczenie.

Kompatybilność – kiedy będzie pasował? 🔧

Ten model będzie odpowiedni, jeśli potrzebujesz przekaźnika:

• z cewką 12 V DC
• w obudowie przewlekanej THT
• z 5 pinami
• z 1 stykiem przełącznym
• o obciążalności do 10 A

Współpracuje z układami sterującymi 12 V. W przypadku mikrokontrolerów sam przekaźnik zwykle nie jest podłączany bezpośrednio do pinu procesora – potrzebny jest tranzystor lub gotowy driver oraz dioda zabezpieczająca cewkę.

Ważne: to wersja 12 V. Jeśli Twój układ ma cewkę 5 V lub 24 V, ten wariant nie będzie zamiennikiem.

Na co zwrócić uwagę przed zakupem? 🚨

• Napięcie cewki: wymagane jest 12 V DC.
• Rodzaj styków: to 1 x przełączny NO/NC, a nie przekaźnik z dwoma torami.
• Obciążenie: maksymalnie 10 A / 250 V AC lub 10 A / 30 V DC.
• Montaż: element jest przeznaczony do montażu przewlekanego.
• Sterowanie z mikrokontrolera: potrzebny jest układ pośredni, jeśli pin sterujący nie dostarcza odpowiedniego prądu dla cewki.

To ważne szczególnie przy naprawach – wiele przekaźników wygląda podobnie, ale różni się napięciem cewki, układem pinów lub rodzajem styków.

Dane techniczne 📏

Model	SRD-12VDC-SL-C
Typ	przekaźnik elektromagnetyczny
Napięcie cewki	12 V DC
Liczba pinów	5
Styki	1 x przełączny NO/NC/COM
Obciążalność styków	10 A / 250 V AC lub 10 A / 30 V DC
Moc cewki	0,36 W
Wymiary	około 19 x 15,5 x 15 mm
Ilość w zestawie	5 szt.

Wskazówki montażowe 🛠️

Przy projektowaniu lub wymianie przekaźnika warto pamiętać o kilku praktycznych rzeczach:

• sprawdź zgodność napięcia cewki 12 V
• porównaj rozstaw i układ pinów z płytką
• przy sterowaniu tranzystorem dodaj diodę zabezpieczającą równolegle do cewki
• dobierz przekrój ścieżek i przewodów do realnego obciążenia
• przy pracy z napięciem sieciowym zachowaj odpowiednie odstępy i zasady bezpieczeństwa

Jeśli układ ma często przełączać obciążenia indukcyjne, takie jak silniki czy cewki, warto przewidzieć dodatkowe elementy tłumiące przepięcia po stronie styków.

Najczęstsze błędy przy doborze przekaźnika ❓

• Zamiana wersji 12 V na 5 V – przekaźnik nie zadziała prawidłowo.
• Bezpośrednie sterowanie z pinu mikrokontrolera – może przeciążyć wyjście.
• Pominięcie typu styku – NO/NC ma znaczenie dla logiki działania urządzenia.
• Ignorowanie rodzaju obciążenia – 10 A to wartość graniczna, a obciążenia indukcyjne wymagają zapasu.
• Brak porównania wymiarów – szczególnie ważne przy wymianie na istniejącej płytce.

FAQ – krótkie odpowiedzi

Tak, ale nie bezpośrednio z pinu. Do sterowania cewką 12 V potrzebny jest tranzystor, driver lub gotowy moduł wykonawczy.

Przekaźnik ma obciążalność do 250 V AC / 10 A, ale montaż i użycie przy napięciu sieciowym wymaga doświadczenia oraz zachowania zasad bezpieczeństwa.

To przekaźnik przełączny, więc ma zarówno NO, jak i NC, plus styk COM.

Tak, jeśli zgadza się model, napięcie cewki, układ pinów i parametry styków. Przed wymianą warto porównać oznaczenia starego elementu.

Co dostajesz w zestawie? 📦

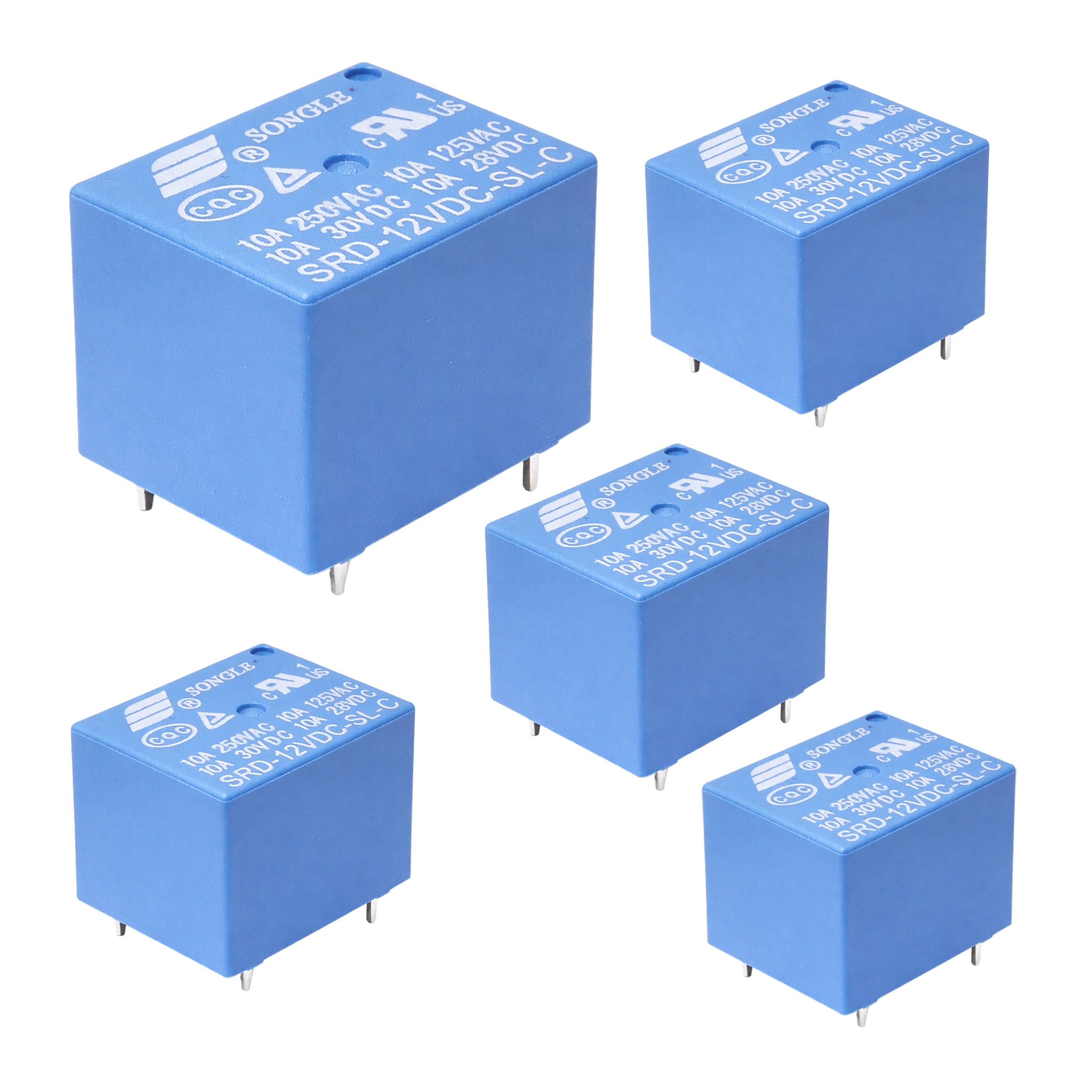

5 x przekaźnik SONGLE SRD-12VDC-SL-C 12 V.

Dobry wybór, jeśli potrzebujesz kilku sztuk do jednego projektu, budujesz wielokanałowy sterownik albo chcesz mieć zapas do serwisu i napraw.
