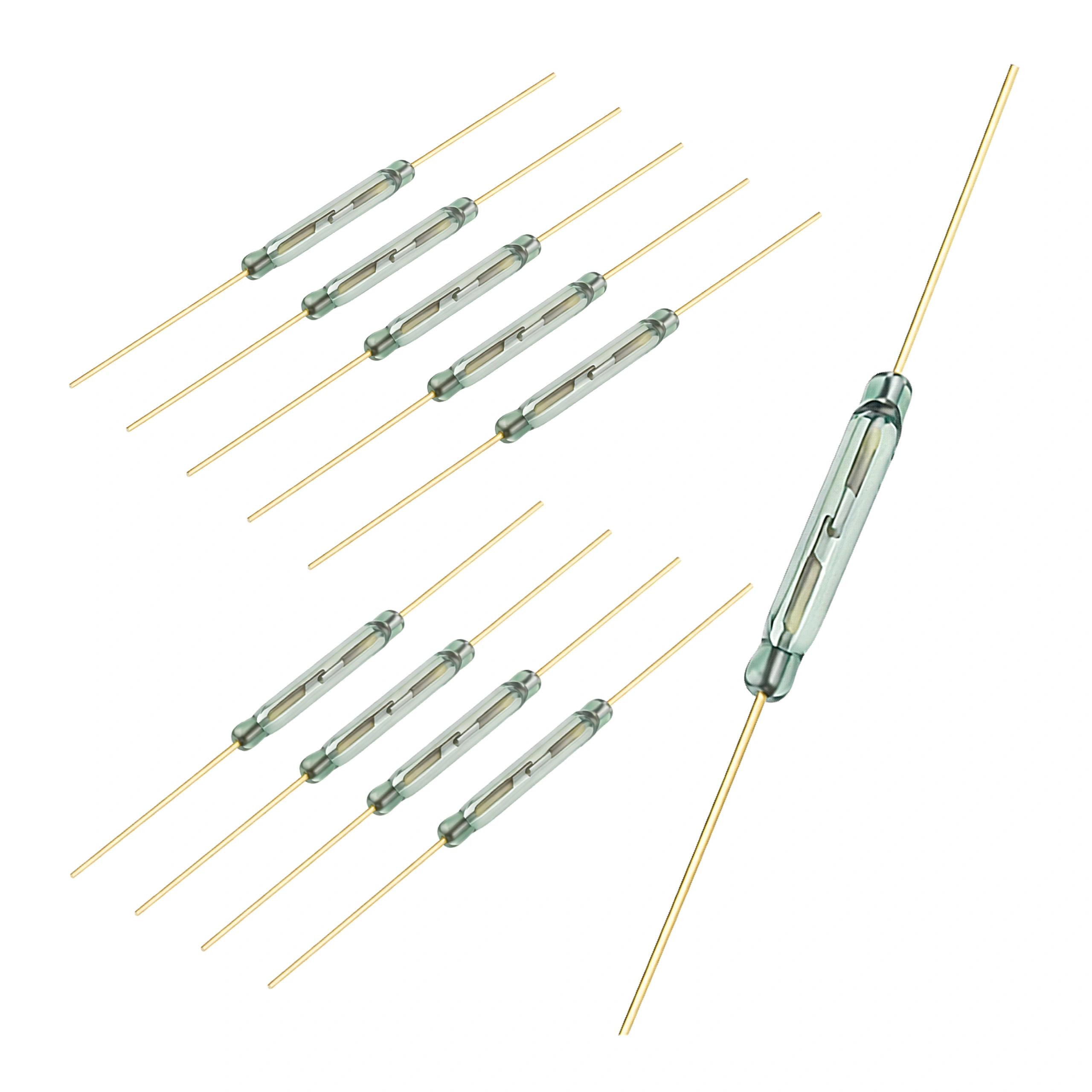

10x kontaktron MKA-14103 3 x 3 x 16 mm – do alarmów, czujników otwarcia i automatyki

To zestaw 10 miniaturowych kontaktronów NO (normalnie otwartych), które reagują na pole magnetyczne. W praktyce taki element stosuje się tam, gdzie trzeba wykryć otwarcie, zamknięcie, zbliżenie magnesu lub położenie ruchomej części.

Sprawdzi się m.in. w czujnikach drzwi i okien, prostych układach alarmowych, projektach DIY, automatyce domowej oraz elektronice warsztatowej. Dzięki małej obudowie 3 x 3 x 16 mm łatwo zmieścić go tam, gdzie standardowy czujnik jest po prostu za duży.

Do czego ten kontaktron przydaje się w praktyce? 🏠🚨🔧

• Czujniki otwarcia drzwi i okien – po zbliżeniu magnesu styk zmienia stan.
• Systemy alarmowe – jako prosty element detekcyjny w obwodach sygnałowych.
• Automatyka domowa i warsztatowa – kontrola położenia klap, pokryw, szuflad i osłon.
• Projekty Arduino / DIY – jako wejście sygnałowe wykrywające obecność pola magnetycznego.
• Urządzenia pomiarowe i mechaniczne – do sygnalizacji krańcowego położenia elementów ruchomych.
• Serwis elektroniki – gdy potrzebujesz kilku sztuk do napraw, testów lub budowy kilku modułów naraz.

Jak działa kontaktron NO? ⚙️

W szklanej, hermetycznej obudowie znajdują się dwa ferromagnetyczne styki. W tym modelu są one normalnie otwarte, czyli bez magnesu obwód pozostaje rozłączony.

Gdy zbliżysz magnes, styki przyciągają się i zamykają obwód. Po odsunięciu magnesu wracają do stanu wyjściowego. To proste i bardzo często wykorzystywane rozwiązanie wszędzie tam, gdzie nie potrzeba skomplikowanej elektroniki detekcyjnej. 💡

Najważniejsze cechy, które mają znaczenie przy zakupie ⭐

• Zestaw 10 sztuk – wygodny do budowy kilku czujników lub jako zapas do serwisu.
• Typ styku NO – obwód zamyka się dopiero po zadziałaniu polem magnetycznym.
• Kompaktowa obudowa 3 x 3 x 16 mm – łatwiejszy montaż w małych obudowach i wąskich profilach.
• Hermetyczna szklana konstrukcja – styki są odizolowane od kurzu i wilgoci.
• Długość całkowita około 45 mm – wyprowadzenia ułatwiają lutowanie i osadzenie w układzie.
• Pozłacane kontakty – informacja istotna przy zastosowaniach wymagających stabilnego styku.

Kompatybilność i zastosowanie montażowe

Ten model będzie odpowiedni, jeśli szukasz małego kontaktronu przewlekanego do współpracy z magnesem w prostym układzie sygnałowym. Nadaje się do montażu w:

• obudowach czujników otwarcia,
• małych modułach elektronicznych,
• projektach prototypowych i edukacyjnych,
• układach alarmowych i automatyki niskoprądowej.

Jeśli potrzebujesz elementu, który ma działać odwrotnie, czyli być zwarty bez magnesu i rozłączać się po zbliżeniu magnesu, wtedy szukaj wersji NC, a nie NO. To jedna z najczęstszych pomyłek przy zamówieniu. ❗

Na co zwrócić uwagę przed montażem? 🛠️

• To element szklany – wymaga ostrożności przy lutowaniu i wyginaniu wyprowadzeń.
• Dobierz magnes do aplikacji – skuteczność działania zależy od odległości i siły pola magnetycznego.
• Sprawdź logikę działania układu – ten model jest typu NO.
• Unikaj naprężeń mechanicznych przy samej bańce szklanej.
• Przetestuj pozycję montażową przed finalnym zamknięciem obudowy – niewielkie przesunięcie magnesu może zmienić punkt zadziałania.

Typowe błędy przy wyborze kontaktronu

• Pomylenie NO z NC – najważniejsza rzecz przy kompatybilności z centralą lub sterownikiem.
• Brak miejsca na wyprowadzenia – sama bańka jest mała, ale trzeba uwzględnić też długość końcówek.
• Zbyt słaby lub zbyt daleki magnes – kontaktron nie zadziała, jeśli pole magnetyczne będzie za małe.
• Montaż w miejscu narażonym na uderzenia – szkło wymaga ochrony mechanicznej.

Specyfikacja techniczna 📏

Model	MKA-14103
Typ elementu	zestyk kontaktronowy
Typ styku	NO (normalnie otwarty)
Wymiary obudowy	3 x 3 x 16 mm
Długość całkowita z wyprowadzeniami	około 45 mm
Ilość w zestawie	10 sztuk

FAQ – pytania, które najczęściej pojawiają się przed zakupem ❓

Tak, to jedno z najczęstszych zastosowań. Potrzebny będzie jeszcze odpowiednio ustawiony magnes.

Nie. To wersja NO, więc bez pola magnetycznego styk pozostaje otwarty.

Tak, jako prosty czujnik zadziałania magnetycznego lub położenia elementu ruchomego.

Styki są zamknięte w hermetycznej szklanej bańce, co pomaga chronić je przed zanieczyszczeniami i wilgocią. Nadal jednak trzeba zadbać o właściwą ochronę całego układu.

Nie, tutaj kupujesz same kontaktrony – 10 sztuk elementów do samodzielnego montażu w układzie.

Dlaczego warto wybrać właśnie ten zestaw? 📦

Jeśli potrzebujesz małych kontaktronów NO do montażu we własnym układzie, ten komplet daje praktyczny zapas 10 sztuk i pasuje do wielu typowych zastosowań: alarmów, czujników położenia, automatyki i elektroniki amatorskiej.

To dobry wybór wtedy, gdy liczy się mały rozmiar, prosta zasada działania i łatwa integracja z istniejącym układem. Bez zbędnych dodatków – po prostu kontaktron do konkretnej roboty.
